摇床床面刻槽用激光还是机械？槽型精度和耐磨性的差距不止一点点

摇床床面刻槽用激光还是机械？槽型精度和耐磨性的差距不止一点点

本文速览

• 摇床床面刻槽的精度直接决定矿流分带的稳定性，传统机械刻槽误差大、一致性差

• 激光刻槽精度高（±0.05mm）、槽型一致、无机械应力，床面使用寿命延长30%-50%

• 激光刻槽的初始加工费高于机械刻槽，但综合到吨矿成本和更换周期上，多数工况下更划算

• 高品位精矿段和细粒级回收场景，激光刻槽的优势更加突出

床面上的刻槽，看着不起眼影响却很大

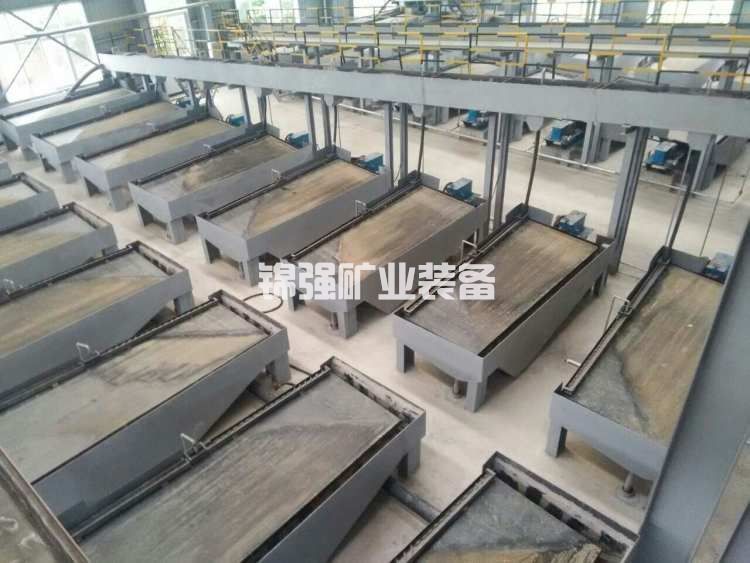

摇床是锡矿重选的核心设备，操作工关注床面坡度、冲程冲次、冲洗水量，但这些参数调得再准，如果床面上的刻槽本身有问题，分选效果照样出不来。

床面上的刻槽是矿流分选的物理通道。矿浆在床面上流动时，轻重矿物在槽脊和槽谷之间形成分带。槽型的精度——深度是否均匀、宽度是否一致、棱角是否清晰——决定了矿流在床面上是否能够稳定分层。

传统摇床床面采用机械刻槽。用硬质合金刀具在床面上切削出V形或矩形槽。机械刻槽的精度受限于刀具磨损、床面材质硬度和操作人员的技术水平。一把刀具在刻槽过程中逐渐磨损，第一条槽和最后一条槽的深度差可能达到0.2到0.3毫米。同一块床面上，不同区域的槽型一致性差，矿流在床面上经过不同的槽型区域，分带状态随之变化，操作工很难通过单一参数调出理想效果。

机械刻槽还有一个问题：刀具切削会在槽底和槽壁产生微裂纹和残余应力。这些应力集中点在使用中会加速床面磨损，降低床面的使用寿命。在一些高硬度床面材质（如橡胶床面）上，机械刻槽的难度更大，刀具磨损快、精度更难控制。

激光刻槽是近十年出现的新技术。用高能激光束在床面上烧蚀出槽型，整个过程是非接触的，没有刀具磨损，没有机械应力。槽型的深度、宽度和形状由激光参数精确控制，重复精度可达±0.05毫米，远高于机械刻槽的±0.15到0.25毫米。

锡矿摇床床面激光刻槽与机械刻槽的对比，实际上是两种加工方式在精度和使用寿命上的差异。这个差异最终会反映在摇床的分选指标上。

槽型精度到底差多少

为了做一个直观的对比，我们在同一批摇床床面（玻璃钢基体+耐磨涂层）上分别进行了机械刻槽和激光刻槽，然后对槽型参数做了测量。

机械刻槽的参数设置：硬质合金V形刀具，设定槽深1.2毫米，槽距8毫米，槽角60度。刻槽完成后，在床面不同位置取20个测点，用轮廓仪测量实际槽深和槽角。

激光刻槽的参数设置：光纤激光器，功率80瓦，扫描速度300毫米/秒，设定槽深1.2毫米，槽距8毫米，槽角60度。同样取20个测点进行测量。

测量结果如下：

数据上的差异很大。机械刻槽的最大深度偏差达到0.5毫米，是激光刻槽的8倍。这意味着在机械刻槽的床面上，操作工在精矿带位置调好的切割线，到了中矿带位置的槽型深度可能已经变了，矿流的分选路径在床面不同区域出现了不一致。

槽壁粗糙度的差异同样显著。机械刻槽的刀具在切削过程中会在槽壁留下明显的切削纹路和毛刺，这些粗糙区域会成为矿流阻力变化的来源，细粒矿物容易在这些位置滞留或变向。激光刻槽的槽壁光滑，熔融冷却后的表面呈玻璃态，矿流在槽中流动的阻力均匀且稳定。

激光刻槽的槽型偏差在±0.05毫米以内，基本做到了全床面的一致性。这种一致性让摇床的调节参数在床面的任何位置都有效，操作工不再需要在精矿带、中矿带和尾矿带之间做折中。

两种刻槽方式的耐磨性对比

槽型精度是刻槽质量的静态指标，耐磨性是动态指标。床面在长期使用中不断受到矿浆冲刷和颗粒磨损，槽型会逐渐退化。退化的速率决定了床面的更换周期和长期成本。

在实验室中进行了加速磨损试验。采用两种刻槽方式加工的床面样品，用相同浓度（30%固含）、相同粒度（-0.15mm占80%）的锡矿尾矿浆进行冲刷，冲刷速度2米/秒，冲刷时间500小时。每100小时测量一次槽深和槽型变化。

试验结果：

500小时冲刷后，机械刻槽的槽深损失了0.70毫米（损失率58%），激光刻槽损失了0.38毫米（损失率32%）。激光刻槽的耐磨性明显优于机械刻槽。

原因在于两种刻槽方式对床面材质的影响不同。机械刻槽的刀具切削在床面材料中产生了剪切应力和微裂纹，这些损伤区域在矿浆冲刷下成为优先磨损的起点。激光刻槽是热熔加工，烧蚀区域经历快速熔融和冷却，表面形成了一层致密的再结晶层，硬度比基体高出10%-20%，耐磨性更强。

在实际选厂中，这个差异意味着激光刻槽床面的使用寿命可以延长30%-50%。一块机械刻槽床面使用18-24个月后槽型明显退化需要更换，激光刻槽床面可以使用24-36个月甚至更长时间。

两种刻槽对选矿指标的影响

槽型精度和耐磨性的差异最终会体现在选矿指标上。

云南某锡矿选厂做了一组摇床床面对比试验。两台相同规格的摇床平行运行，处理相同物料，操作参数一致。一台使用机械刻槽床面（新床面），另一台使用激光刻槽床面（新床面）。运行3个月后对比数据：

回收率相差4.5个百分点。在这个日处理量为300吨矿量的摇床作业段，回收率提升4.5个百分点意味着每天多回收锡金属约7.4千克，年累计超过2.2吨。按锡价15万元/吨计算，年增效益约33万元。这还只是一台摇床的差距，如果全厂几十台摇床都更换为激光刻槽床面，累计效益更加可观。

操作工的反馈也很直接。操作工说，机械刻槽床面在运行一段时间后，精矿带会逐渐变宽、边缘模糊，需要频繁调整切割线和冲水。激光刻槽床面的分带状态变化慢，一天调整一两次就足够了。这种使用体验上的差异，在长期运行中意味着更少的精力消耗和更稳定的指标输出。

成本账：前期投入高，长期总账省

激光刻槽床面的加工费高于机械刻槽，这是必须承认的事实。一块标准的6-S型摇床床面（约3.6平方米），机械刻槽的加工费约800-1500元，激光刻槽约2500-4000元。床面本体价格相同（约5000-8000元/块），总价差异在1500-2500元之间。

如果只看初次采购成本，机械刻槽有明显的价格优势。但摇床床面属于消耗品，需要在设备的整个生命周期内考虑成本。

以广西某锡选厂的采购数据为例，床面更换周期和维护成本对比如下：

激光刻槽床面的年综合成本实际上低于机械刻槽床面。虽然单价贵了29%，但使用寿命延长了45%，维护工作量减少了75%。综合到每年使用成本，激光刻槽反而更省钱。

如果再算上分选指标改善带来的金属回收收益，激光刻槽床面的经济优势会更加突出。上述广西选厂全厂36台摇床全部更换为激光刻槽床面后，年增综合效益（含回收率提升和床面成本节约）约40-50万元。

两种刻槽的适用场景

激光刻槽在大多数情况下表现更优，但机械刻槽在特定条件下仍然有自己的位置。

激光刻槽的优势在以下场景中最为明显：细粒级回收（-0.074mm占比较高），槽型精度对细粒分选的敏感度更高。高品位精矿段，精矿质量要求严格的作业，床面分带的稳定性直接决定精矿品位能否达标。要求长周期稳定运行的选厂，不希望频繁更换床面影响生产连续性。床面材质为玻璃钢或高分子复合材料的，激光加工适应性更好，不产生机械损伤。

机械刻槽在以下场景中仍有价值：预算有限、短期投入压力大的选厂，初次采购成本低。床面材质为橡胶或软质材料的，激光热效应可能造成材料变形，机械刻槽更可靠。低品位粗选段或尾矿扫选段，分选精度要求不高，机械刻槽的性能已经够用。床面使用环境恶劣、更换频率已经很短的作业段，激光刻槽的寿命优势无法充分发挥。

床面选购的几个实用建议

激光刻槽床面虽然综合性能更好，但选购时需要注意几个问题。

激光刻槽的参数设定需要与矿石类型匹配。不同锡矿的粒级分布不同，最优的槽型参数（槽深、槽距、槽型角）也不同。建议向供应商提供本矿的粒度分布和矿浆浓度数据，定制适合的槽型参数。通用的槽型参数虽然能用，但不是最优的。

刻槽质量的分辨方法。优质的激光刻槽槽壁光滑无毛刺，槽底无残留熔融物，槽型边缘清晰。可以用放大镜检查，也可以用手触摸感知。粗糙的刻槽面说明激光参数设置不当或设备状态不佳。

床面基体材质与刻槽方式的匹配。玻璃钢基体的激光刻槽效果最好，橡胶基体需要根据橡胶类型评估激光加工的热影响，某些橡胶在激光刻槽后可能产生硬化和开裂。选购时建议先做样品测试。

新旧床面的替换策略。不建议一次性全部更换为激光刻槽床面。可以先用两台摇床做对比运行，验证实际效果和本矿适应性，确认效果后再逐步推广。对于流程中的关键作业（如精选段），建议优先更换。粗选段和扫选段可以根据效益评估后决定是否全部更换。

细节技术往往决定工艺水平

摇床床面刻槽方式的选择，是一个典型的细节技术问题。它不涉及复杂的工艺原理，不改变选矿流程，只是床面加工方式的变化。但这个变化对分选效果的影响却是实实在在的——槽型精度和耐磨性的提升，最终转化为回收率增加和运营成本下降。

激光刻槽用更高的前期投入换来更长的寿命和更好的指标，机械刻槽用更低的前期成本换取更高的维护频率和更短的更换周期。两者之间的选择不是对错问题，而是投资决策的时机和方向问题。

如果你正在为摇床床面刻槽的选型考虑，可以先查一下现在用的机械刻槽床面是什么时候换的、槽深磨损了多少、精矿带和尾矿带的分布状态怎么样。把这些信息和矿石的粒度分布一起发过来，两周内可以出具摇床床面刻槽方式的优化建议和成本效益测算。

摇床床面刻槽用激光还是机械？槽型精度和耐磨性的差距不止一点点

摇床床面刻槽用激光还是机械？槽型精度和耐磨性的差距不止一点点相关信息

•

  跳汰机换筛板还在用螺栓固定？模块化筛板加

•

  摇床床面刻槽用激光还是机械？槽型精度和耐

•

  宝石洗矿加工成套系统：从原矿到宝石晶体的

•

  钻石砂矿比重分选EPC工程：从设计到投产
