产品资讯展示/Product display

锡石-菱铁矿型矿石：焙烧-磁选-重选联合工艺，锡铁分离

索取报价技术咨询

24小时电话/微信：19914754015

锡石-菱铁矿型矿石：焙烧-磁选-重选联合工艺，锡铁分离

你测过锡精矿里面的铁含量没有？如果锡精矿含铁偏高、铁精矿含锡超标，说明锡铁分离这个坎还没过去。

锡石-菱铁矿型矿石是选矿界公认的难啃骨头。锡石密度大、性脆，菱铁矿含铁高但属于弱磁性矿物，两种矿物嵌布关系密切，常规的重选或磁选单独作业，谁也拿谁没办法。摇床重选收得回锡石，但铁矿物也跟着跑；磁选能拿铁，但锡石又容易损失。

现实情况是：原矿含锡零点五到一点五、含铁三十到五十的这类矿石，单一重选回收率往往只有五十到六十，大量锡金属随铁矿物跑进尾矿；单一磁选铁精矿品位上不去，还夹带锡石，铁卖不上价、锡还丢了。

问题：锡石与菱铁矿紧密共生，常规工艺难以有效分离

锡石-菱铁矿型矿石的选矿难点在哪里？

锡石和菱铁矿的密度差异虽然有，但菱铁矿密度三点八左右，在重选过程中与锡石的重选行为有重叠，一部分细粒菱铁矿会混入锡精矿，降低锡精矿品位。同时，菱铁矿属于弱磁性矿物，常规弱磁选无法回收，需要用强磁选或焙烧后磁选。

更棘手的是嵌布关系。锡石在菱铁矿中呈细粒包裹或浸染状分布，磨矿细度不够时锡石无法单体解离，磨得过细又容易过粉碎。工艺矿物学研究证实，锡石与菱铁矿的这种致密共生关系，是传统单一选矿方法难以突破的瓶颈。

一个典型场景：跳汰-摇床重选流程处理这类矿石，锡精矿品位四十五到五十，回收率只有五十出头；尾矿含锡零点二以上，铁矿物基本没有回收。锡铁互相干扰，谁也得不到干净的产品。

原因：菱铁矿的弱磁性特征和嵌布细度双重制约

两个核心原因导致锡铁分离难：

第一个，菱铁矿的磁性与锡石不同，但弱磁选无法有效回收。菱铁矿属于弱磁性矿物，比磁化系数低，常规弱磁选机磁场强度通常在零点一五特斯拉以下，对菱铁矿基本没有捕获能力。需要使用零点三到零点五特斯拉甚至更高的强磁选设备才能回收。但强磁选时锡石是非磁性矿物，如果磨矿粒度不够细、锡石未完全解离，就会被裹挟进入磁性产品，造成锡损失。

第二个，锡石与菱铁矿嵌布粒度细、共生紧密。显微镜观察和MLA矿物自动分析表明，锡石常呈微细粒包裹体分布在菱铁矿中，还有部分锡以类质同像形式存在于铁矿物晶格内。这种嵌布特征决定了常规的单一选矿手段无法同时获得干净的锡精矿和铁精矿。有研究指出，对这类致密嵌布的矿石，采用传统重选、磁选、浮选等工艺难以实现有价矿物与脉石矿物的高效解离与综合回收。

解决方案：焙烧-磁选-重选联合工艺，三步实现锡铁分离

解决锡石-菱铁矿型矿石的分离问题，核心思路是用焙烧改变矿物磁性，用磁选分离铁，用重选回收锡，三步各司其职。

这个联合工艺的逻辑是这样的：

第一步，焙烧。将矿石在还原气氛中进行焙烧，温度控制在七百到九百度，菱铁矿中的铁从弱磁性的碳酸亚铁转化为强磁性的磁铁矿或金属铁。这个转化是关键，焙烧前后，铁矿物磁性发生根本变化，从弱磁性变成强磁性，就可以用弱磁选高效回收。有技术研究表明，在焙烧过程中添加还原剂和凝聚剂，可进一步促进锡石与铁矿物的分离，同时防止细粒锡石过度分散。

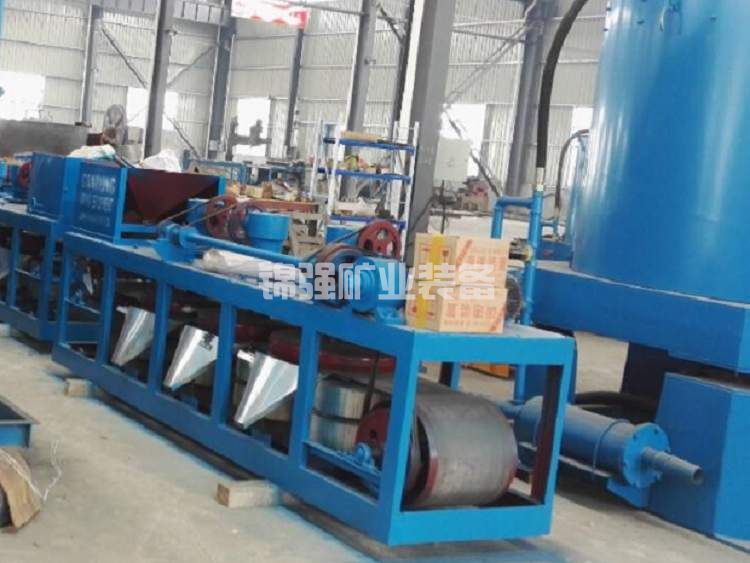

第二步，磁选。焙烧产物磨矿后进入磁选流程，磁场强度一般控制在一千到三千奥斯特，强磁性铁矿物被磁选机捕获，得到铁精矿，非磁性部分富集了锡石。磁选流程通常采用一次粗选、一次扫选、一次精选，确保铁回收率的同时减少锡的夹带。

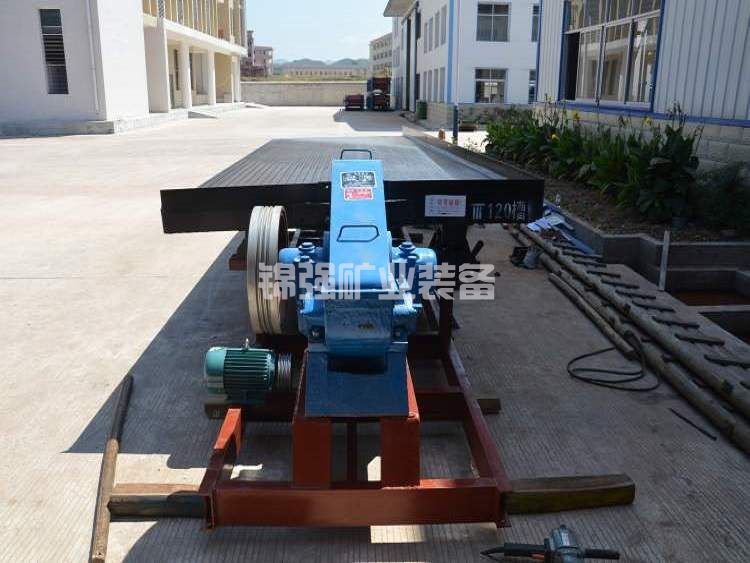

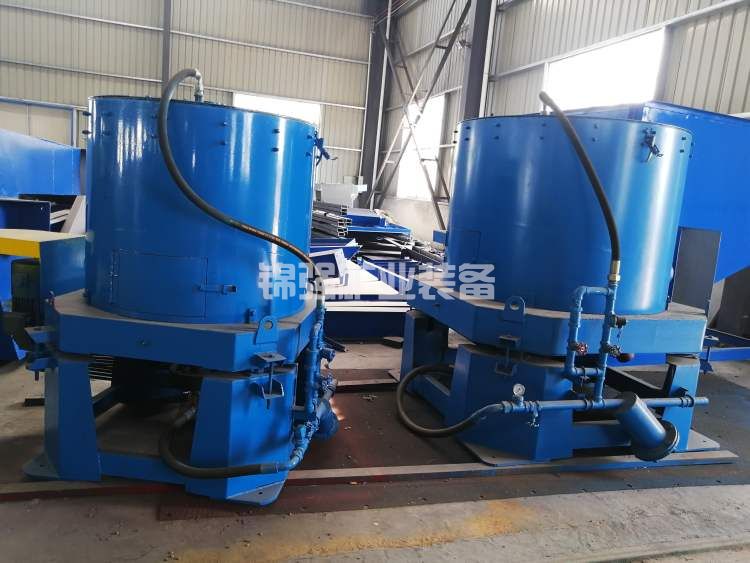

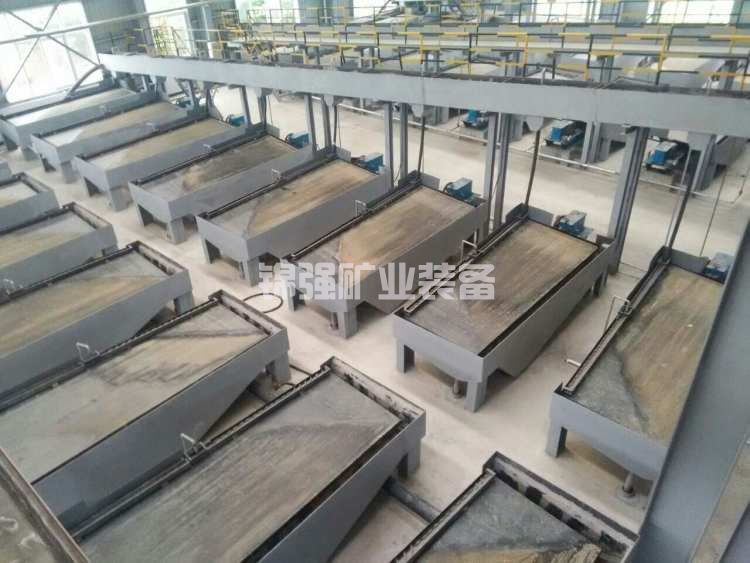

第三步，重选。磁选尾矿以锡石为主，用摇床等重选设备进一步富集，获得合格锡精矿。重选流程根据粒度分级处理，粗砂部分用摇床选别，细泥部分可采用离心选矿机粗选、皮带溜槽精选的组合流程，提高细粒锡石的回收率。

这套工艺解决的核心问题有两个：一是用焙烧把弱磁性的菱铁矿变成强磁性矿物，让磁选变得可行；二是先磁选拿铁、再重选收锡，避免锡铁在重选过程中互相干扰。

落地：从选型到调试，分阶段推进

这个联合工艺的落地分五个阶段：

第一阶段，焙烧试验确定参数。取代表性矿石样品，做焙烧温度、时间、还原剂用量的条件试验。一般焙烧温度范围在七百到九百度，时间六十到一百二十分钟，还原剂用量为矿石质量的百分之一到十一。通过试验确定适合自己矿石的最佳焙烧参数。

第二阶段，磁选方案设计。根据焙砂的磁性和锡、铁含量，确定磁选机选型和磁选流程。弱磁选阶段磁场强度控制在零点一到零点三特斯拉，高梯度磁选用于扫选，进一步回收弱磁性铁矿物。

第三阶段，重选流程配置。磁选尾矿进行分级后分别重选。粗砂部分采用摇床一粗一精一扫流程，细泥部分选用离心选矿机或螺旋溜槽。有研究推荐摇床中矿返回再磨后重新选别，以增加锡石单体解离度。

第四阶段，设备选型和安装。焙烧设备常用回转窑，磁选选用永磁或电磁弱磁选机，重选设备根据处理量配置摇床或螺旋溜槽组。

第五阶段，联动调试。各工序分别调试正常后，全流程联动运行。重点监测焙烧温度和气氛稳定性、磁选磁场强度和工作间隙、重选给矿浓度和冲洗水量，根据运行数据微调工艺参数。

效果：锡铁同步回收，指标显著提升

采用焙烧-磁选-重选联合工艺后，锡和铁都能得到有效回收。

技术研究表明，采用这一工艺处理锡石-菱铁矿型矿石或尾矿，锡富中矿品位可大于百分之四、回收率大于百分之六十；铁精矿品位可达百分之六十二到六十六、回收率大于百分之八十。另有研究通过焙烧-凝聚-磁选工艺处理脉锡型尾矿，获得了铁精矿品位六十六点五八、回收率八十六点一六，锡精矿品位四点五六、回收率六十三点八的指标。

相比单一重选五十到六十的锡回收率，联合工艺将锡回收率提升到百分之六十五到七十五，同时新增了铁精矿产品，把原来弃之不用的铁资源也变成了效益。

以日处理五百吨、原矿含锡零点八、含铁四十五的锡石-菱铁矿型矿石为例，改造前单一重选锡回收率五十五，年回收锡金属约八十吨。改用联合工艺后锡回收率提升到七十，年回收锡金属约一百零二吨，新增锡回收二十二吨，按锡价二十万每吨计算年增收四百四十万。同时回收铁精矿，按铁精矿品位六十三、铁回收率八十测算，年产出铁精矿约六万五千吨，又是一笔可观的收入。

结语

换设备不如换思路。

锡石-菱铁矿型矿石的分离难题，本质上不是某一种设备不行，而是单靠一种选矿方法解决不了两种矿物互相干扰的问题。焙烧把弱磁性变强磁性，磁选干净地拿走铁，重选再专注地收锡，三步配合，问题就解开了。

如果你也在处理锡铁共生的矿石，锡精矿含铁超标或者铁尾矿丢锡严重，做这三件事：

第一，做工艺矿物学研究，搞清楚锡和铁的赋存状态、嵌布粒度以及两者之间的共生关系，这是确定焙烧温度和工艺路线的基础。

第二，取代表性矿样做焙烧-磁选-重选小试，验证联合工艺的适应性，确定最佳参数。

第三，核算改造投资和预期收益，焙烧系统有投入，但锡回收率提升加上铁精矿产出，投资回收期通常不超过一年。

锡铁分开，各得其所。难题解开了，效益就出来了。
