先说三个重点
重砂重力磁选静电联合选矿生产线是将重力分选、磁选和静电分选三种技术手段有机串联的多段式生产线，专门处理矿物组成复杂的重砂矿。单一的重选能将重矿物与石英砂分开，但无法将锆英石、钛铁矿、金红石、独居石、锡石等重矿物彼此分离；单一的磁选能按磁性分组，但锆英石和金红石都是非磁性矿物，磁选无能为力；单一的静电分选能按导电性分离，但对给矿品位和粒度要求极高，无法直接处理低品位原矿。三法联合生产线的设计逻辑是“重力抛尾—磁选分组—静电提纯”——重选段用最低成本完成大宗抛尾和预富集，磁选段按磁性将矿物拆分成若干组，静电段完成最终的单矿物分离。一条完整的联合生产线可将原矿中1%到5%的重矿物富集为锆英石ZrO₂≥65%、钛铁矿TiO₂≥46%、金红石TiO₂≥92%、独居石REO≥60%的多种高品位精矿，综合回收率75%到85%。生产线采用模块化分段设计，各段之间的物料衔接和参数匹配经过系统优化，确保整条线运行稳定、指标可控。
走进一个只靠重选的重砂矿选厂，螺旋溜槽和摇床把重矿物从石英砂里挑了出来，产出的混合重砂精矿品位可以达到90%以上。但这个精矿只是一个混合体——锆英石、钛铁矿、金红石、独居石、石榴石、磁铁矿全部挤在一起。它们的密度都高于3.5，重选已经无能为力。这个混合重砂精矿在市场上只能卖一个“混合料”的价格，远低于单一精矿产品的价值总和。
只靠磁选也不行。磁选能把磁铁矿和钛铁矿从混合物中分离出来，但锆英石和金红石都是非磁性矿物，磁选拿它们没办法。磁选后的非磁性产品仍然是锆英石和金红石的混合物，无法单独销售。
只靠静电分选更不行。静电分选要求给矿品位高（重矿物总含量>90%）、粒度集中（0.1到0.3毫米）、含水率极低（<0.5%）。低品位的原矿直接进电选机，分选效果一塌糊涂。
三种方法必须联合使用。重力分选解决“轻重分离”的问题——这是整个流程的入口，用最低成本把95%以上的尾矿甩掉。磁选解决“磁性差异”的问题——把不同磁性的矿物拆开。静电分选解决“导电性差异”的问题——完成磁选处理不了的最后分离。三种方法各解决一类问题，形成完整的分选链条。
重力分选段是联合生产线的第一段，也是处理量最大的环节。它的任务是在尽可能粗的粒度下，以最低成本把90%到95%的脉石尾矿甩掉，同时将重矿物总含量从原矿的1%到5%提升到混合重砂精矿的85%以上。
重选段的工艺流程根据原矿的粒度分布和含泥量设计。通常包括筛分、洗矿、脱泥、分级和重力分选五个子环节。
筛分将原矿按粒度分开，筛孔通常选用2到5毫米。筛上粗粒（砾石、粗砂）如果含有粗粒重矿物，进入跳汰机处理；如果基本不含重矿物，直接排入尾矿。筛下细粒进入洗矿和脱泥系统。
洗矿和脱泥处理含泥量高的原矿。圆筒洗矿机或槽式擦洗机将黏土团聚体打散，水力旋流器组去除-0.045毫米的细泥。脱泥效率应达到85%以上，确保进入重选的物料细泥含量低于8%。细泥本身不含有价矿物，但进入重选系统后会增加矿浆粘度，干扰轻重矿物的分层。
分级将脱泥后的物料分成不同粒级，分别进入各自最适合的重选设备。通常分为+0.5毫米的粗粒级、-0.5+0.1毫米的中粒级和-0.1+0.03毫米的细粒级。不同粒级采用不同的设备组合，以最大化各粒级的回收效率。

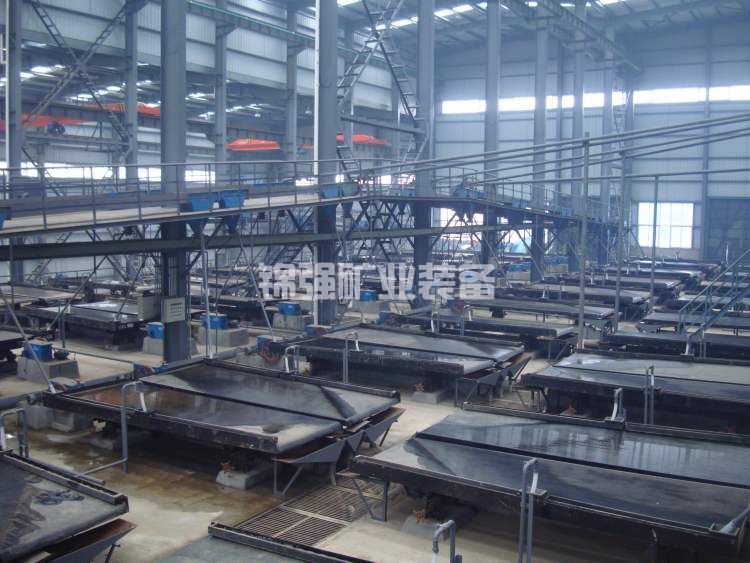

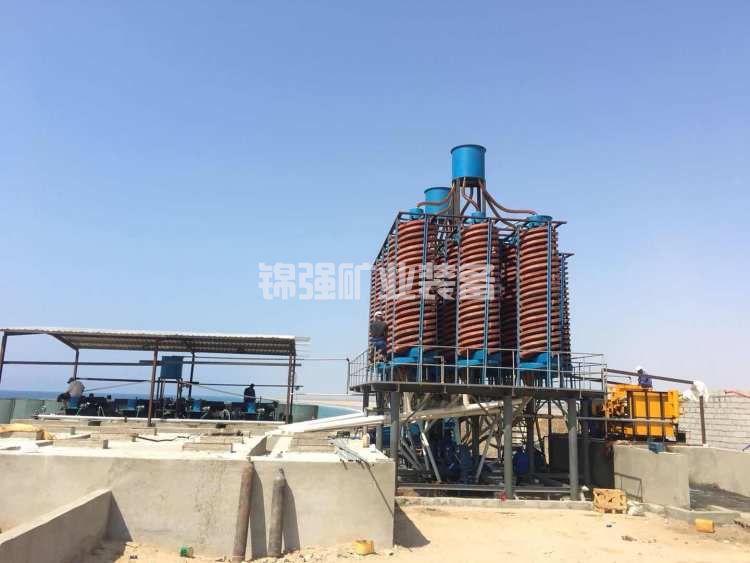

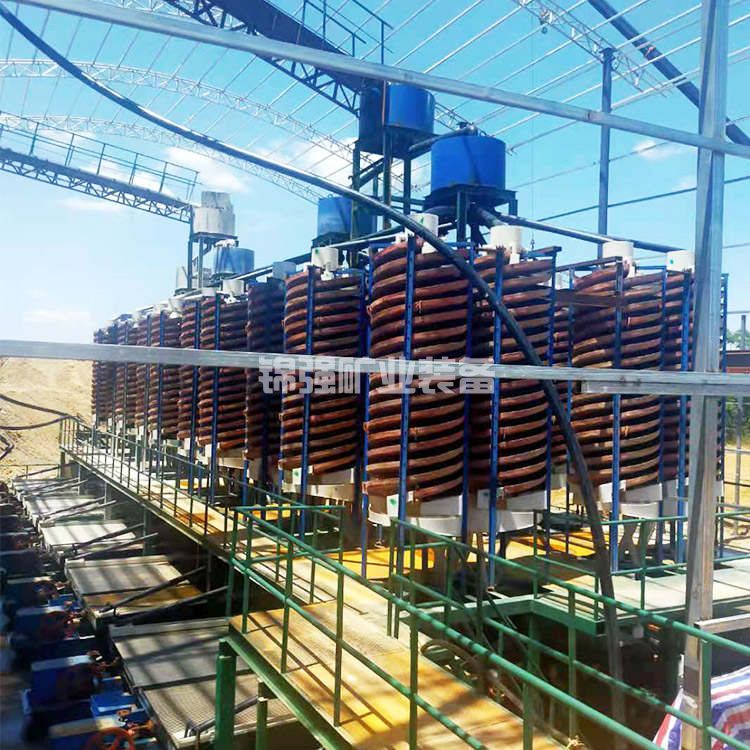

重力分选是三台主力设备的分工协作。粗粒级（+0.5毫米）进入锯齿波跳汰机，一段跳汰粗选可将重矿物品位从原矿的0.5%提升到5%到10%，抛除85%到90%的尾矿。中粒级（-0.5+0.1毫米）进入螺旋溜槽系统，这是重选段处理量最大的部分，一段螺旋粗选可将重矿物品位提升到60%到85%，抛除90%到95%的尾矿。细粒级（-0.1+0.03毫米）进入摇床系统，摇床的高精度分选在这个粒级范围发挥最佳效果，将重矿物品位从5%到10%提升到40%到60%。微细粒级（-0.03毫米）进入离心选矿机，守住细粒重矿物的最后一道回收线。
重力分选段产出的混合重砂精矿（重矿物总含量85%到90%）进入磁选段。重选段的尾矿（含重矿物低于0.3%）直接排入尾矿库。
混合重砂精矿进入磁选段之前，必须先经过脱水、干燥和分级。干式磁选要求物料含水率低于0.5%，粒级集中控制在0.1到0.3毫米范围内。回转烘干机将含水率从重选段的20%到40%降至0.5%以下，高频振动筛将物料分成不同粒级分别处理。
磁选段的任务是按照矿物磁性强度，将混合重砂精矿拆分成不同磁性的产品组。磁选作业分三段进行。
弱磁选是第一段，场强0.1到0.3特斯拉。磁铁矿是唯一在这个场强下能被吸附的矿物。弱磁选产出的磁铁矿精矿虽然量不大（占重砂总量的1%到5%），但可以作为副产品出售。非磁性产品进入中磁选。
中磁选是第二段，场强0.5到0.8特斯拉。钛铁矿在这个场强下被吸附，产出钛铁矿精矿（TiO₂品位46%到48%）。如果矿石中含有中等磁性的钛赤铁矿或铁铝榴石，它们也会在这一段被吸附，可能影响钛铁矿精矿的品位。通过调节场强和磁选机的结构参数来优化分选效果，是磁选段操作的关键。非磁性产品进入强磁选。
强磁选是第三段，场强1.2到1.5特斯拉。独居石（稀土磷酸盐）和石榴石在这个场强下被吸附。独居石作为高价值副产品回收，石榴石可作为研磨材料出售。强磁选后的非磁性产品主要是锆英石和金红石的混合物，进入静电分选段做最终分离。
三盘磁选机是磁选段的核心设备。三个磁辊的场强独立可调，一台设备可以完成中磁选和强磁选两段作业。磁选段的场强分界点不是固定值，需要根据矿石特性调整。不同来源的混合重砂，矿物的磁性可能因元素替代和氧化程度不同而有差异。投产前应做系统的磁选条件试验，绘制场强-品位-回收率曲线，找到最佳的分界点。
静电分选段处理的是磁选段产出的非磁性产品——锆英石和金红石的混合物。两种矿物的密度接近、磁性相同，重选和磁选都分不开。但两者的导电性差异显著——金红石是良导体，锆英石是非导体。高压电选机利用这个差异完成最终分离。
静电分选段对给料条件有严格要求。给料粒级必须控制在0.1到0.3毫米范围内，粒度过宽会严重影响分选效果。给料含水率必须低于0.5%，否则矿物表面水膜会改变导电性特征。给料温度应控制在60到80摄氏度，预热可以降低矿物表面吸附水，提高导电性差异的分辨率。

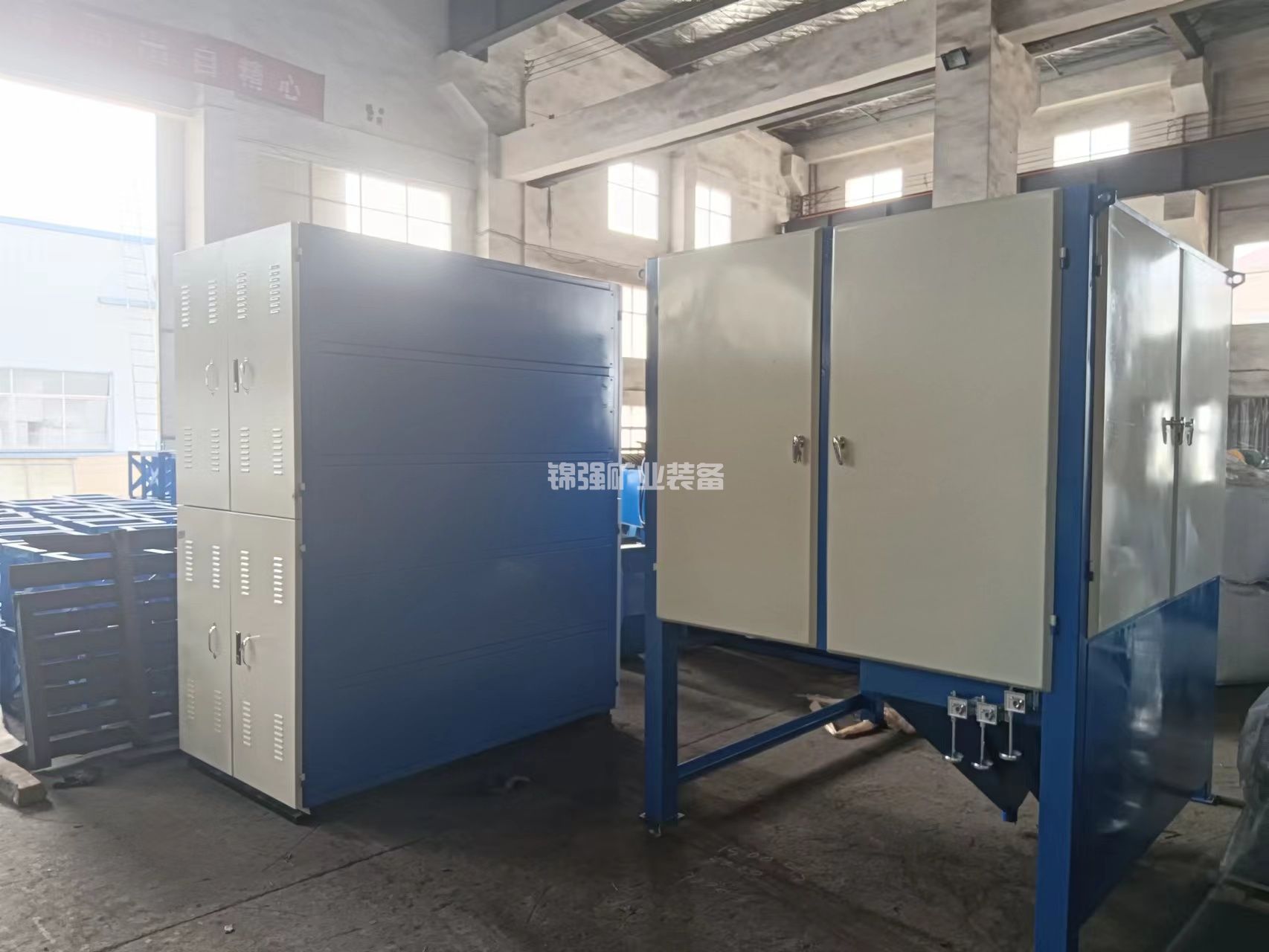

高压电选机的工作原理是利用矿物在高压电场中的导电性差异。导体矿物（金红石）在高压电场中迅速获得电荷并迅速释放，在离心力作用下被抛离至导体产品收集槽。非导体矿物（锆英石）获得电荷后释放缓慢，被吸附在转鼓表面，随转鼓转动至后方被毛刷刷落至非导体产品收集槽。
静电分选通常采用一段或两段作业。一段电选可将锆英石ZrO₂从60%提升到65%左右。对于高品位要求的产品（ZrO₂≥66%），需要采用两段电选。第一段电选产出金红石精矿（TiO₂≥92%）和锆英石粗精矿，第二段电选将锆英石粗精矿提纯至ZrO₂≥65%。
电压控制在20到25千伏，辊筒温度75到80摄氏度。电压偏低，导体矿物放电不彻底，部分金红石混入锆英石精矿；电压偏高，非导体矿物也可能被击穿导电，造成锆英石损失。电压波动超过±1千伏，分选效果就会出现明显变化。建议配置自动稳压装置，减少电网波动对分选效果的影响。
重力段、磁选段和静电段在生产线上各司其职，它们之间的物料衔接是整条线稳定运行的关键。
重力段产出混合重砂精矿（重矿物总含量85%到90%），通过矿浆管道送入浓密机脱水。浓密机底流浓度55%到60%，进入压滤机或陶瓷过滤机，将含水率降至8%到10%。滤饼通过皮带输送机送入烘干机，烘干至含水率低于0.5%。干燥后的物料进入干式分级系统。
干式分级系统将物料分成0.1到0.3毫米的合格粒级和粗粒/细粒的不合格粒级。合格粒级进入磁选段。粗粒返回磨矿或单独处理，细粒进入细粒磁选系统或离心选矿机。分级效率应达到85%以上，确保进入磁选段的物料粒度集中。
磁选段产出钛铁矿精矿、独居石精矿和非磁性产品（锆英石+金红石）。钛铁矿精矿和独居石精矿进入各自的产品仓。非磁性产品通过密闭管道送入静电分选段的预热装置。
静电分选段产出金红石精矿、锆英石精矿和尾矿。金红石精矿和锆英石精矿进入各自的产品仓。静电尾矿（含少量未分离的中间产品）返回磁选段或重力段重新处理。
三段之间的物料衔接有两个关键点。磁选段的处理量必须与重力段的产出量匹配——磁选段的总处理能力应为重力段精矿产量的1.1到1.2倍，留出调节余量。静电分选段的处理量必须与磁选段非磁性产品的产出量匹配。如果某一段的处理能力不足，整条线的产能就会被卡住。生产线的设计阶段就应通过物料平衡计算，确保各段的产能匹配。
联合生产线的设备配置因矿石性质和产能规模而异。以下是一条日处理原矿1000吨（重矿物含量2%到3%）的标准生产线关键设备配置。
重力段配置圆筒洗矿机（直径2.0米、长度7.5米，1台）、振动筛（筛孔3mm，1台）、水力旋流器组（直径350mm，8台并联）、锯齿波跳汰机（宽度1.5米，2台）、螺旋溜槽（直径1.2米，60台，一粗一扫）、6-S摇床（20台，一精一扫）、离心选矿机（2台）。
磁选段配置回转烘干机（直径1.5米、长度12米，1台）、高频振动筛（三层筛网，2台）、三盘磁选机（场强可调范围0.1到1.5T，4台）。
静电段配置预热装置（1套）、高压电选机（电压20到25kV，4台，两段配置）。
辅助系统配置浓密机（直径10米，1台）、压滤机（1台）、尾矿浓密机（直径12米，1台）、水循环系统（1套）、除尘系统（1套）。
以日处理原矿1000吨、原矿重矿物含量2%到3%的锆钛重砂矿为例，联合生产线的典型技术指标如下。
重力段处理能力1000吨/天，精矿产率（混合重砂）2.5%到3.5%，精矿重矿物总含量85%到90%，重矿物回收率85%到90%。磁选段处理能力25到35吨/天（混合重砂），钛铁矿精矿TiO₂ 46%到48%，独居石精矿REO≥60%，磁性产品回收率85%到90%。静电段处理能力10到15吨/天（非磁性产品），锆英石精矿ZrO₂≥65%，金红石精矿TiO₂≥92%，静电产品回收率80%到85%。整线综合回收率（从原矿到最终精矿）78%到85%。
莫桑比克某重砂矿联合选矿生产线。 原矿为海滨重砂矿，重矿物含量3%，主要矿物为钛铁矿（占重砂55%）、锆英石（22%）、金红石（8%）和独居石（3%）。生产线采用重选段（螺旋溜槽+摇床）、磁选段（三盘磁选机，弱磁+中磁+强磁）、静电段（高压电选机，两段）的联合流程。产出产品包括锆英石精矿（ZrO₂ 66.2%）、钛铁矿精矿（TiO₂ 47.5%）、金红石精矿（TiO₂ 93.8%）和独居石精矿（REO 61%）。综合回收率83%。生产线从设计到投产用时14个月。
澳大利亚某重砂矿联合选矿生产线。 原矿为古海滨砂矿，重矿物含量4%。采用重选段（跳汰机+螺旋溜槽+摇床）、磁选段（三盘磁选机）、静电段（高压电选机，两段）的联合流程。通过精确控制各段磁选的场强分界点和电选的电压温度参数，最终锆英石精矿ZrO₂达到66.8%，金红石精矿TiO₂达到94.2%。
物料平衡是整条线设计的基础。 各段的处理能力和产率必须精确匹配。重力段产出的混合重砂精矿产率2%到4%，磁选段处理的就是这2%到4%的物料，静电段处理的又是磁选段产出的非磁性产品（约占混合重砂的30%到40%）。物料量逐段减少，设备规格也逐段减小。物料平衡计算不准确，要么某段设备选型过大造成浪费，要么某段设备选型过小成为瓶颈。
磁选和静电分选之间的衔接必须顺畅。 磁选段产出的非磁性产品进入静电段之前，需要经过预热处理。预热温度应控制在60到80摄氏度，温度过低电选效果差，温度过高可能改变矿物表面性质。预热器的处理能力应与磁选段的非磁性产品产出量匹配。
多段分选的中间产品处理需要统一规划。 生产线的各段都会产出中间产品（重力段的中矿、磁选段的中间磁性产品、静电段的尾矿）。这些中间产品不能直接排尾，也不能随意返回。建议设置中矿集中处理系统，将各段的中间产品汇总后统一返回重力段或单独处理。
产品质量检测体系要覆盖全流程。 混合重砂精矿、各磁选产品、静电产品都需要定期检测品位和杂质含量。手持式XRF分析仪可以在现场快速检测，是过程控制的得力工具。各产品仓的取样口应设置在方便操作的位置，检测频次根据生产稳定性确定。
重砂重力磁选静电联合选矿生产线不是重力、磁选和静电设备的简单串联。从原矿到多种高品位精矿，中间跨越了重选、磁选、电选三个技术领域，各段的产能匹配、物料衔接和参数匹配都需要系统优化。选型的时候，先搞清楚原矿的重矿物组合、各矿物的磁性和导电性特征、目标产品的规格要求，再决定联合生产线的具体配置。这些基础数据拿不准，联合生产线方案做得再好也是白搭。
把原矿的重矿物组合分析、磁性和导电性测试数据、目标产品规格发过来，我们可以帮你做一个初步的重砂重力磁选静电联合选矿生产线方案配置。
