红土铬矿选矿回收率低？试试大直径螺旋溜槽

红土铬矿选矿回收率低？试试大直径螺旋溜槽

核心结论速览

• 红土铬矿回收率低的核心原因是常规小直径螺旋溜槽对细粒铬铁矿的回收能力不足，大量-0.074mm金属流失

• 大直径螺旋溜槽（Φ1500mm）凭借更大的离心力和更长的分选路径，可将细粒级回收率提升10-15个百分点

• 合理配置下，大直径螺旋溜槽可使红土铬矿总回收率从72%-78%提升至85%-89%

• 单台Φ1500mm设备处理量是Φ1200mm的1.5-1.8倍，台数减少40%，占地面积缩小

• 大直径配合小螺距（600-660mm）和多圈数（5-6圈），是提升细粒回收的最佳组合

一、问题定义：红土铬矿回收率为什么普遍偏低

红土铬矿选矿行业长期面临一个尴尬现实：原矿品位不低（Cr2O3 8%-12%），但选矿回收率往往只有70%-78%。这意味着每处理100吨原矿，就有20多吨铬铁矿流失到尾矿中。以年处理20万吨的选厂计算，每年损失的精矿高达2000-3000吨。

深入分析尾矿发现，损失的铬铁矿主要集中在两个粒级：0.05-0.1mm的细粒级和-0.05mm的微细粒级。其中，螺旋溜槽尾矿中的细粒损失占比高达60%-70%。常规螺旋溜槽（Φ900-Φ1200mm）在处理红土铬矿时，离心力场强度有限，细粒重矿物在流膜中停留时间不足，来不及沉降至槽底就被横向水流冲走。

提高回收率的传统思路是增加扫选段数或降低处理量，但这会显著增加投资和运营成本。另一种思路是更换设备类型，如采用摇床或离心选矿机，但这些设备处理量小、占地大。近年来，大直径螺旋溜槽（Φ1500mm）被引入红土铬矿选矿，凭借其更大的离心力和更长的分选路径，在不牺牲处理量的前提下显著提升细粒回收效果。本文从力学机制到工程应用，系统解析大直径螺旋溜槽如何破解红土铬矿回收率低的难题。

二、技术原理：大直径如何增强细粒回收

螺旋溜槽的分选效果由矿粒在复合力场中的运动轨迹决定。矿粒同时受到重力沿槽面的切向分力、离心力以及水流推力。密度大的铬铁矿需要足够大的离心力才能被推向槽底内缘。离心力与螺旋溜槽的曲率半径成反比，即直径越大，离心力越小——这一点与直觉相反。然而，大直径螺旋溜槽的优势并不在于更大的离心力，而是另外两个因素。

第一，流膜更稳定。大直径意味着槽面曲率小，矿浆在横向流动时受到的湍流扰动减弱，流膜层流状态更稳定。细粒重矿物在层流中更容易按密度分层，而不是被紊流裹挟。第二，分选路径更长。在相同圈数和螺距下，Φ1500mm设备的一圈长度约为4.7m，而Φ1200mm约为3.8m，总路径延长约25%。这意味着细粒铬铁矿有更充裕的时间穿过流膜到达槽底。

此外，大直径设备允许使用更大的螺距而不显著降低分选效果，或者在相同螺距下获得更缓的纵向坡度。对于红土铬矿中0.05-0.1mm的细粒级，适当减小螺距（600-660mm）并增加圈数（5-6圈），配合大直径，可大幅提高回收率。实测数据显示，对于-0.074mm粒级，Φ1500mm/600mm螺距/5圈配置的回收率比Φ1200mm/720mm/4圈高出12-15个百分点，比Φ1200mm/600mm/5圈高出5-8个百分点。

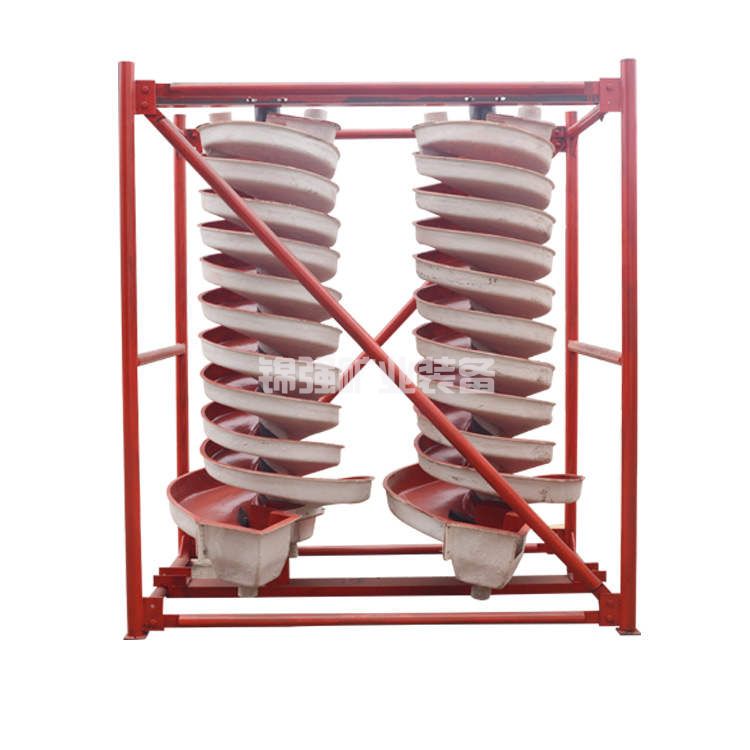

三、大直径螺旋溜槽的配置方案

针对红土铬矿，推荐的大直径螺旋溜槽配置为：直径Φ1500mm，螺距600-660mm，圈数5-6圈，槽面材质为聚氨酯或玻璃钢。单台处理量（干矿）0.8-1.2吨/小时，是Φ1200mm设备的1.5-1.8倍。

下表给出了不同规格螺旋溜槽在红土铬矿上的性能对比。

数据显示，大直径螺旋溜槽对细粒级的回收优势明显。对于-0.074mm粒级，Φ1500mm比Φ1200mm回收率高5-8个百分点；对于-0.037mm微细粒级，优势更显著（高8-10个百分点）。这意味着采用大直径设备后，尾矿中细粒铬铁矿的损失将大幅减少。

四、工艺对比：大直径 vs 常规螺旋溜槽

以日处理500吨原矿的红土铬矿选厂为例，对比全部采用Φ1200mm（方案A）与全部采用Φ1500mm（方案B）的差异。

方案B设备台数减少约40%，投资反而降低（因Φ1500mm单价虽略高，但总台数大幅减少）。更重要的是，回收率提升5个百分点，对年处理20万吨的选厂，每年可增产精矿约1000吨，增收约120万元。大直径螺旋溜槽在红土铬矿上的优势是全面的。

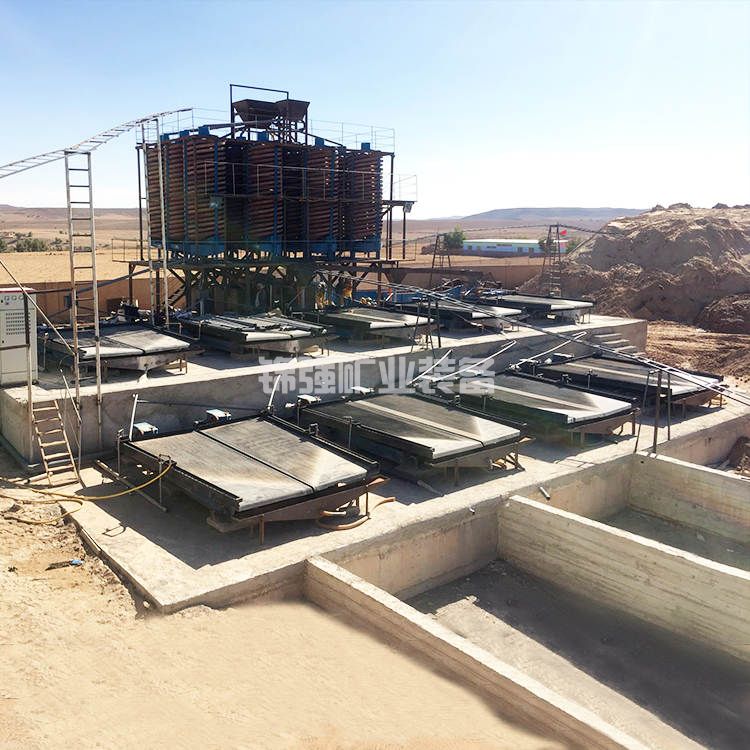

五、案例参考：海南某红土铬矿采用大直径螺旋溜槽

海南省某红土铬矿，原矿含泥量42%，Cr2O3品位8.8%，铬铁矿粒度0.05-0.25mm。该厂原工艺为两段洗矿+Φ1200mm/720mm/4圈螺旋溜槽粗选（28台），回收率仅73%。后采用大直径螺旋溜槽进行改造：更换为22台Φ1500mm/600mm/5圈螺旋溜槽，粗选16台、扫选6台，并增加了高频细筛脱泥环节（0.3mm）。

改造后，螺旋溜槽给矿含泥量从18%降至7%，粗精矿品位从39%升至44%，扫选尾矿品位从2.8%降至1.5%。总回收率从73%跃升至87%，精矿Cr2O3品位经摇床精选后达到47.5%。年处理原矿18万吨，增产精矿约2100吨，年增效益约250万元。设备改造投资约35万元（更换槽面、增加脱泥筛），投资回收期不足2个月。该厂负责人表示：“以前总觉得红土铬矿难选，换了直径1500的溜槽后，尾矿里黑颗粒少了一大半。”

六、常见技术问题与对策

问题一：大直径螺旋溜槽是否适合所有红土铬矿

适合。但需根据具体粒度分布调整螺距和圈数。若给矿中+0.3mm粗粒占比较高（>15%），螺距可放大至660-720mm；若-0.074mm细粒占绝对优势（>60%），螺距应缩小至540-600mm，圈数增至6圈。建议在采购前进行实验室小试。

问题二：大直径设备是否更重、更难安装

Φ1500mm螺旋溜槽单台重量约250-300kg，比Φ1200mm重约30%。但因其台数大幅减少，总重量反而降低。安装要求与常规设备相同，需保证基础水平、槽面平整。使用钢结构平台时，需适当增加横梁强度。

问题三：大直径螺旋溜槽的槽面磨损是否更快

槽面磨损与物料流速和矿粒硬度有关。大直径设备内缘线速度略高，但槽面曲率小，矿粒对槽面的冲击角度更平缓。实际使用中，Φ1500mm槽面的使用寿命与Φ1200mm相当（约12-18个月）。选用聚氨酯槽面可延长至24个月。

问题四：是否可以将现有Φ1200mm设备升级为大直径

可以，但需整体更换。槽面、分配器、支架均不通用。建议将原有Φ1200mm设备作为扫选段保留，新增Φ1500mm作为粗选段，形成“大直径粗选+小直径扫选”的混合配置，既利用了大直径的高回收率，又避免了旧设备闲置。

七、结论与建议

对于红土铬矿选矿回收率低的顽固问题，大直径螺旋溜槽（Φ1500mm）提供了切实有效的解决方案。它凭借更稳定的流膜和更长的分选路径，将-0.074mm细粒级回收率提升至84%-89%，全流程总回收率可达85%-89%，比常规Φ1200mm设备高出5-8个百分点。同时，单台处理量提升50%以上，设备台数减少40%，投资和占地均下降。

建议新建红土铬矿选厂优先选用Φ1500mm螺旋溜槽，配置螺距600-660mm、圈数5-6圈。已建选厂若当前回收率低于80%，可考虑逐步替换为Φ1500mm设备，优先更换粗选段。配套的脱泥系统（旋流器+高频细筛）仍然必不可少，脱泥效果越好，大直径溜槽的优势越明显。

如需进一步评估大直径螺旋溜槽在您的红土铬矿上的应用效果，可提供矿样进行实验室对比试验。我们将在两周内出具包括最佳参数、预期回收率和投资回报的详细报告。

红土铬矿选矿回收率低？试试大直径螺旋溜槽

红土铬矿选矿回收率低？试试大直径螺旋溜槽相关信息

•

  含泥量高达30%怎么办？红土铬矿强力洗矿

•

  红土铬矿选矿回收率低？试试大直径螺旋溜槽

•

  小型沙铬矿选矿设备组合推荐

•

  日处理300吨沙铬矿选矿厂方案
