溢流型球磨机

溢流型球磨机

索取报价技术咨询技术咨询

热线电话24小时电话/微信:19914754015

溢流型球磨机设备图片:

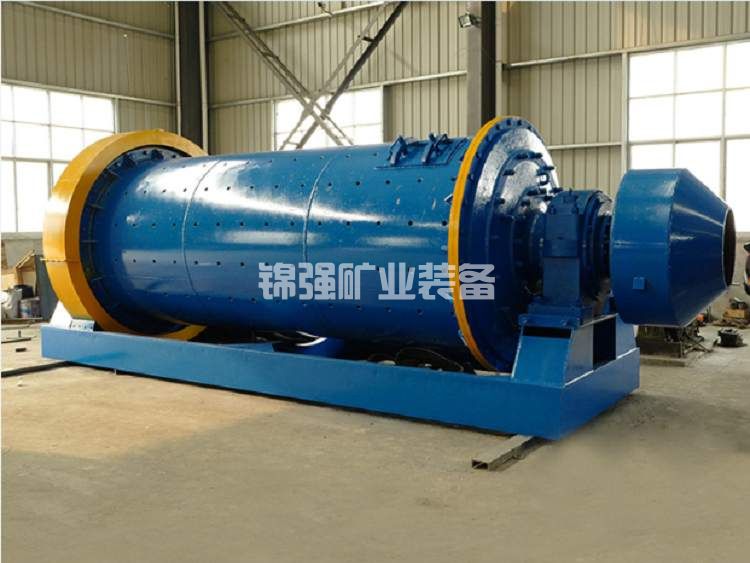

溢流型球磨机(图1)

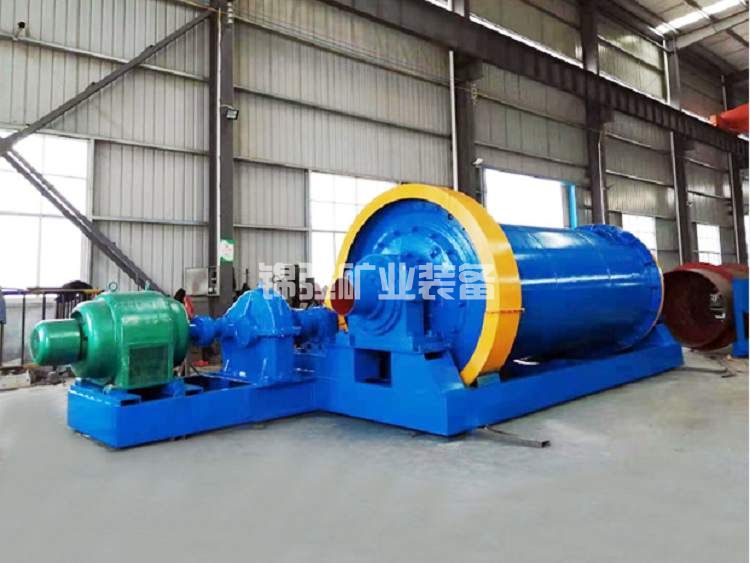

溢流型球磨机(图2)

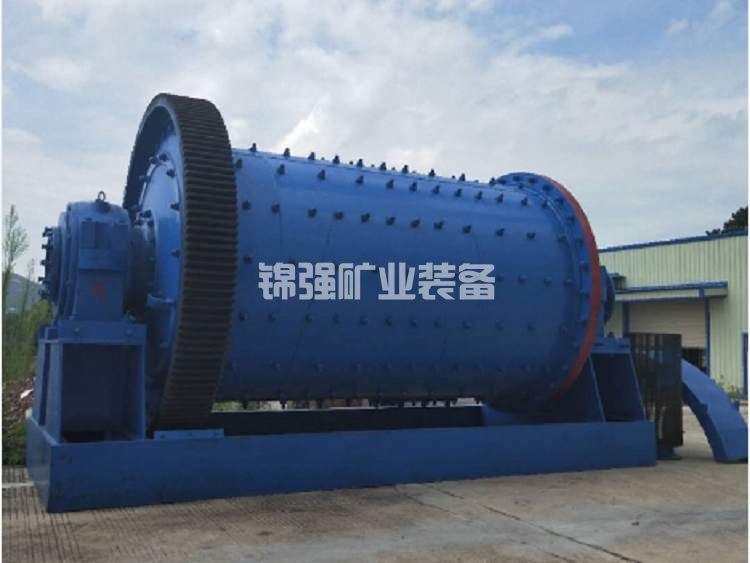

溢流型球磨机(图3)

溢流型球磨机设备介绍:

一、简介

溢流型球磨机是运用溢流基本原理,使筒内达标煤浆面高过进料口平面图后当然下泻的一种球磨机,也是选矿厂工作中常见的一种湿式球磨机机器设备。溢流型球磨机还常见于混凝土、铝硅酸盐产品、新式建筑装饰材料、耐火保温材料、有机肥、灰黑色与稀有金属选矿厂及其玻璃陶瓷等生产制造领域。


二、结构

大型矿用湿式溢流型球磨机选用滚动轴承安装构造,比传统式活塞销构造要环保节能10-20%。大型矿用湿式溢流球磨机设备故障率低,降低维护保养時间,润化与维修便捷。大型矿用湿式溢流型球磨机的构造主要由简体字、轴承端盖、主滚动轴承、空心电动机轴、旋转一部分和给矿器等一部分构成。


三、工作原理

大型矿用湿式溢流型球磨机筒体用薄厚15-36mm的厚钢板电焊焊接而成,在筒节的两边焊用铸钢件生产制造的法兰片,用地脚螺栓将轴承端盖2和3与法兰片联接在一起,二者须精密机械加工和相互配合,由于安装粉磨机品质的空心电动机轴焊在轴承端盖上。在筒节上开有1-2个人孔,供维修和拆换鄂板用。筒节和轴承端盖內部铺设有鄂板5。轴承端盖上的空心电动机轴支撑在主滚动轴承4上。主滚动轴承常见的是滚动轴承,其直徑非常大,但长短很短。活塞销用巴氏合金铸造,与一般滚动轴承不同点取决于只是下半边有活塞销。全部滚动轴承除活塞销用巴氏金铸造外,其他用生铁做成。因为球磨机的跨距和荷载非常大,将产生一定水平的 拉伸应变,并且生产制造和安装的偏差也无法确保精确的同轴度,因而主滚动轴承做成全自动调心滚动轴承,为避免活塞销属七和弦过大而从带座轴承中滑下来,在带座轴承与活塞销的曲面中间放一圆柱体螺母。


四、安装注意事项

1、大型矿用湿式溢流型球磨机设备应安裝在水准的混泥土基本上,用地脚螺丝固定不动。

2、大型矿用湿式溢流球磨机安裝时要留意主人体与水准的竖直。

3、大型矿用湿式溢流型球磨机安裝后查验各位置地脚螺栓有没有松脱及服务器仓门是不是拧紧,如请来开展拧紧。

4、大型矿用湿式溢流球磨机设备的驱动力配备电源插头和自动开关。

5、查验结束,开展空负载试运行,试运行一切正常就可以开展生产制造。

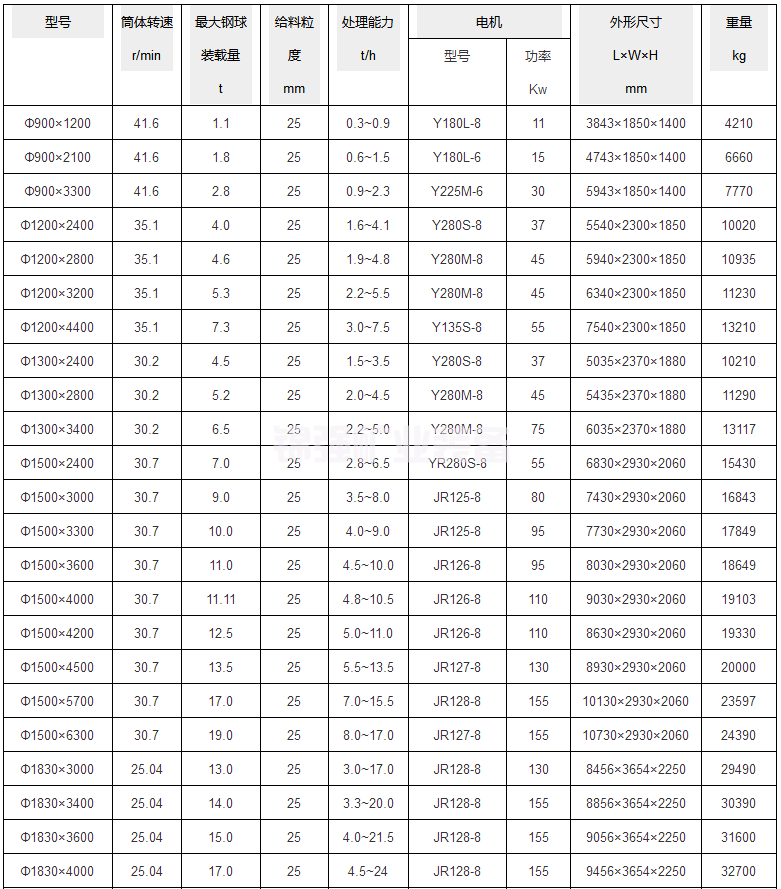

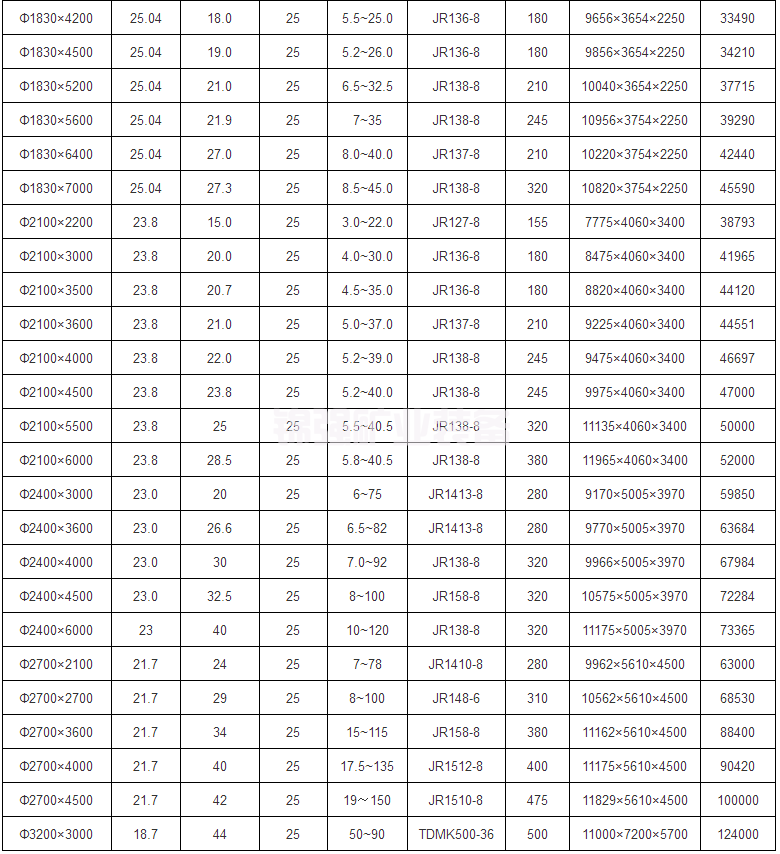

溢流型球磨机技术参数:

溢流型球磨机(图5)

溢流型球磨机(图6)
