锆英砂矿比重分选工艺方案

锆英砂矿比重分选工艺方案

核心结论速览

1. 锆英砂与脉石石英的比重差达到1.8-2.0，是重选分离最有利的物理参数，比重分选是锆英砂矿最核心的富集手段。

2. 比重分选工艺以螺旋溜槽和摇床为主力设备，通过流膜重选原理实现锆英石与低比重脉石的高效分离。

3. 合理的比重分选流程可将锆英石从原矿品位1%-3%富集至45%-55%的混合重矿物产品，富集比可达20-30倍。

4. 分选效果受给矿浓度、粒度组成和床面参数三因素协同影响，三者的匹配关系决定最终回收率和精矿品位。

5. 针对不同粒级采用不同型式和参数的重选设备，是比重分选工艺达到最优指标的关键设计原则。

一、锆英砂矿比重分选的技术基础

比重分选是依据矿物间密度差异在重力场或离心力场中实现分离的物理选矿方法。锆英石的密度为4.6-4.7g/cm³，钛铁矿4.5-5.0g/cm³，金红石4.2-4.3g/cm³，而脉石矿物石英的密度仅为2.65g/cm³。有用矿物与脉石之间1.8-2.0的比重差，为比重分选提供了充足且稳定的技术基础，这也是锆英砂矿选矿首选重选工艺的根本原因。

比重分选的核心机理在于流膜选矿。矿浆在倾斜床面或螺旋槽面上形成一层薄而连续流动的液膜，在重力、水流冲力和床面摩擦力的复合作用下，重矿物趋向液膜底层运动，轻矿物则悬浮于液膜表层并被水流带走。这一分层过程的效率取决于三个要素：矿浆中颗粒群按比重差异产生的沉降速度差、液膜的厚度和流速分布、以及床面对重矿物沉降层的稳定支撑。

比重分选在锆英砂矿处理中的定位是预富集。原矿中锆英石品位通常在1%-3%之间，直接进入磁选或电选既不经济也不可行，因为大量石英砂会严重干扰磁电设备的正常工作间隙。通过比重分选将脉石抛出80%以上，使锆英石品位提升至45%-55%，既大幅缩减了后续处理的物料量，也为磁电精选创造了清洁的给料条件。

二、比重分选前的准备作业

比重分选的效果高度依赖于给矿的粒度组成和浓度条件，因此洗矿、脱泥和分级是比重分选前不可或缺的准备工序。

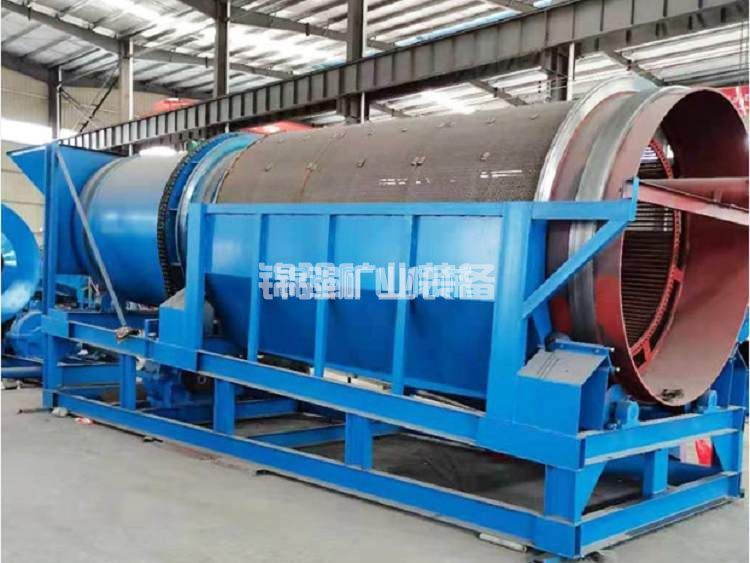

洗矿作业去除矿物表面附着的高岭土和黏土质。滨海锆英砂矿中的黏土通常以薄膜状包裹在矿物颗粒表面，若不预先清除，在重选过程中黏土会悬浮于矿浆中增加液膜黏度，显著降低轻重矿物之间的沉降速度差。圆筒洗矿机配合高压喷淋水是最常用的设备配置，洗净率需达到85%以上方可进入下一工序。

脱泥作业脱除-200目细泥。细泥在比重分选中的危害体现在两方面。一方面，细泥本身难以在螺旋溜槽或摇床上形成有效的沉降分层，其中的微细粒锆英石回收率极低。另一方面，细泥的存在会使矿浆黏度升高，干扰正常粒级锆英石的沉降行为。水力旋流器组是脱泥的主要设备，控制溢流中-200目含量不低于85%，底流浓度65%-70%直接进入分级作业。

分级作业将脱泥后的物料按粒度切割成若干窄级别。分级的目的在于使进入每台重选设备的物料粒度组成相对均匀，避免粗颗粒与细颗粒在流膜中的互相干扰。粗颗粒在流膜底层快速沉降，会占据床面空间并阻碍细颗粒向底层迁移；细颗粒则容易被粗颗粒沉降产生的涡流重新卷起。双层直线振动筛以0.6mm和0.12mm为分界筛孔，将物料分为+0.6mm、0.12-0.6mm、-0.12mm三个粒级，各粒级分别进入适合各自粒度范围的重选设备。

三、螺旋溜槽粗扫选段设计

螺旋溜槽是锆英砂矿比重分选的主力设备，承担粗选和扫选的主要任务。矿浆沿螺旋槽面流动时，重矿物趋向槽底内缘运动，轻矿物被水流推向槽底外缘，通过槽底末端的截取器将内缘重矿物精矿引出。

螺旋溜槽的选型需按处理粒级分别匹配。0.12-0.6mm中砂粒级采用直径1200mm、螺距720mm、4圈的螺旋溜槽，该规格对中粒级锆英石的回收效果最为稳定。对于-0.12mm细砂粒级，需采用直径1000mm、螺距540mm、5圈的细砂专用溜槽，较小直径和更缓的螺距有助于降低流膜流速，为细粒重矿物提供充足的沉降时间。对于+0.6mm粗砂粒级，锆英石含量一般较低，可设置少量直径1500mm的大直径溜槽进行简易回收，尾矿可直接抛弃。

粗扫选流程采用“一粗一精一扫”的三段结构。粗选溜槽产出粗精矿（重矿物总量15%-25%）和粗选尾矿。粗选尾矿进入扫选溜槽再选，扫选精矿返回粗选给矿，扫选尾矿作为最终尾矿排出。粗精矿进入精选溜槽进行二次富集，精选产出混合重矿物精矿（重矿物总量45%-55%）和精选尾矿，精选尾矿返回粗选给矿。

螺旋溜槽的操作参数中，给矿浓度的控制权重最大。最佳给矿浓度在22%-28%区间，浓度过低时流膜变薄流速增大，重矿物沉降不足；浓度过高时流膜增厚分层距离延长，轻矿物易被机械夹带。给矿浓度每偏离最佳值1个百分点，精矿品位波动约0.5-0.8个百分点。工程实践中，在螺旋溜槽给矿箱前设置浓度检测点和自动补加水调节阀，可将浓度波动控制在±1.5%以内。

四、摇床精选与再选段配置

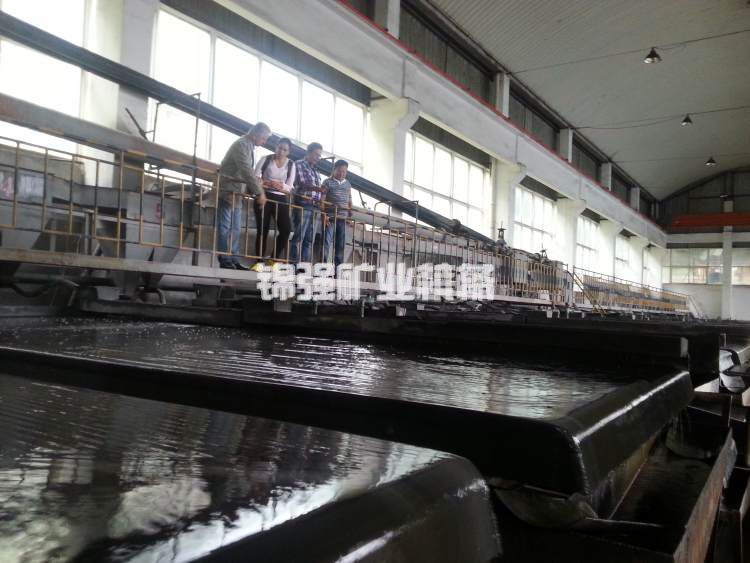

摇床在比重分选中的角色与螺旋溜槽互补。螺旋溜槽擅长处理宽粒级物料、处理量大但分选精度有限，摇床处理量小但分选精度高，适合对粗精矿进行精选和对中矿进行再选。

摇床的分选机理为往复运动床面上的剪切分层。床面在纵向做不对称往复运动，水流沿床面横向流动。矿浆给入床面后，重矿物在床面运动的剪切力和水流横向冲力的双重作用下，沿床面纵向运动速度慢、横向位移小，最终在床面上形成沿传动侧分布的精矿带。轻矿物则运动速度快、横向位移大，从床面对侧排出为尾矿。这一过程对给矿浓度和床面参数的敏感性高于螺旋溜槽。

摇床的床面选型需根据处理物料粒度确定。对于0.12-0.6mm中粒级物料，采用粗砂床面，床面刻槽深度1.5-2.0mm。对于0.074-0.12mm细粒级物料，采用细砂床面，刻槽深度0.8-1.2mm。床面坡度的调节范围为1.0°-2.5°，粗粒级取较大坡度以加速轻矿物横向排出，细粒级取较小坡度以延长分选时间。

摇床的操作参数中，冲次和冲程的匹配关系直接影响分层效果。锆英砂矿的摇床冲次一般设定在80-120次/分钟，冲程8-15mm。冲次偏高时床面运动频率快，重矿物床层易被振散；冲程偏大时颗粒纵向跳动幅度增加，也降低分层清晰度。最佳参数需通过现场取样调试确定，一般以精矿带宽度达到15-25cm且无明显混尾现象为准。

在实际流程中，摇床通常布置在螺旋溜槽粗精矿之后。螺旋溜槽精矿经浓缩斗脱水至浓度18%-22%，进入摇床进行精选。摇床精矿作为混合重矿物产品进入后续磁电工序，摇床中矿返回螺旋溜槽扫选段，摇床尾矿作为最终尾矿排出。对于粒度较细或品位较低的物料，可在摇床精选前增设一次螺旋溜槽再选，进一步减轻摇床负荷。

五、比重分选设备配置方案

以下配置以原矿处理量80t/h、原矿锆英石品位2.0%、重矿物总量4.0%的典型滨海锆英砂矿为基准。

螺旋溜槽的总台数是根据各粒级的产率核算的。假设原矿经分级后，0.12-0.6mm中砂产率约65%，-0.12mm细砂产率约25%，+0.6mm粗砂产率约10%。中砂粒级所需的粗选+扫选溜槽台数为32台，细砂粒级为20台，分别按一粗一扫配置比例分配。总台数52台，布置在四级阶梯平台上，利用自流坡度实现矿浆在各段间的自流输送。

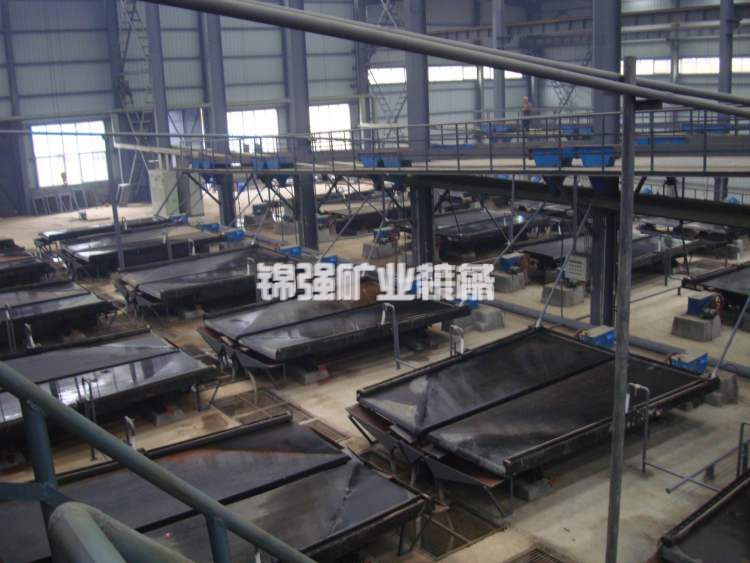

摇床配置方面，螺旋溜槽产出的混合粗精矿产率约为原矿的4%-6%，即每小时产出3.2-4.8吨粗精矿。摇床处理粗精矿的干矿能力为单台双层摇床0.8-1.0t/h，配置10台摇床（中砂6台+细砂4台）可满足处理需求并留有一定余量。摇床布置在单独的精选车间，每台摇床的给矿管路上设置小型浓度调节箱，便于独立调节各床面的给矿浓度。

六、比重分选与其他分选手段的协同关系

比重分选在锆英砂矿处理全流程中处于前端位置，其产出物为后续磁选和电选提供合格给料。理解比重分选与磁电分选的衔接关系，有助于从全流程视角优化比重分选的操作目标。

比重分选不需要追求单一锆英石的高品位。它的任务是将重矿物群体（锆英石+钛铁矿+金红石+独居石）作为一个整体进行富集，将轻矿物脉石尽可能排出。混合重矿物精矿的品位以重矿物总量45%-55%为适宜范围，过高则意味着操作上过度收紧截取器，会损失部分边缘粒级的重矿物；过低则意味着后续磁电选别的给料中石英砂含量过高，影响磁选机工作间隙和电选机电场分布。

比重分选的回收率目标设定。在联合流程中，比重分选的重矿物作业回收率应不低于90%。若比重分选回收率降至85%以下，后续磁选和电选即便达到95%的作业回收率，全流程总回收率也只能达到80.8%，资源损失较大。因此比重分选的操作原则是“保回收、控品位”，即在保证重矿物回收率不低于90%的前提下，尽可能提高精矿品位。

比重分选对给矿含泥量的要求间接影响磁电分选效果。含泥量高的给矿经比重分选后，部分细泥会随重矿物进入混合精矿。这些细泥进入磁选机后容易堵塞齿板间隙，进入电选机后污染辊筒表面。因此在比重分选段前强化脱泥，将-200目脱除率维持在85%以上，不仅有利于比重分选本身，也是对下游工序的保护。

七、比重分选工艺的常见问题及调整对策

精矿品位偏低，截取产品中石英砂含量高

这一问题的直接原因是螺旋溜槽或摇床的截取位置过宽或床面参数不合理。调整步骤为：首先检查给矿浓度是否低于20%，浓度过低时流膜变薄、重矿物层被水流冲刷分散，此时应减少补加水量提升浓度。若浓度正常，则逐步收窄截取器的精矿收集宽度，每次收窄2-3mm，观察精矿品位变化，直至品位达到目标值。需要警惕的是，过度收窄会造成回收率明显下降，品位和回收率之间的平衡点需通过连续取样检测确定。

尾矿中可见明显黑色矿物带，回收率偏低

尾矿中出现黑色重矿物带表明重矿物未有效截取，常见于螺旋溜槽底部耐磨层磨损或给矿量超出设备处理能力。首先检查溜槽槽底聚氨酯层的磨损程度，磨损深度超过1.5mm时对分选面的流态产生干扰，应及时更换。若设备完好，则需核算每台溜槽的实际给矿量是否超过额定处理能力的15%以上，超过时应增加溜槽台数或降低总给矿量。

摇床精矿带紊乱、无法形成清晰分带

床面精矿带紊乱通常由给矿粒度组成过宽或床面横向坡度不当引起。若给矿中0.6mm以上粗粒和0.074mm以下细粒同时存在，需检查分级筛的筛分效率，粗粒穿筛或细粒筛上残留均会造成给矿粒度展宽。调整方案为修复或更换破损筛网。若粒度正常，则尝试以0.2°为步长调整床面横向坡度，直至精矿带收窄且边界清晰。每个床面的最佳坡度存在差异，应逐一调整而非统一设定。

分级筛筛分效率下降导致粗细粒互窜

双层振动筛的筛网在使用300-500小时后会出现疲劳松弛和局部破损，粗粒物料从破损处落入下层细粒系统，细粒物料则因筛面堵塞无法通过而随粗粒排出。每日巡视检查筛面状况，发现破损面积超过10cm²或筛孔堵塞率超过30%时，立即切换至备用筛面进行更换。同时定期调整振动筛的振幅和频率，保持物料在筛面上的运动状态，可延长筛网使用寿命。

八、结语

锆英砂矿比重分选工艺方案的核心在于充分放大大比重矿物与脉石之间的密度差异，通过螺旋溜槽和摇床的梯级配合，以物理手段实现低品位原料的高效预富集。该方案不依赖任何化学药剂，运行成本可控，且为后续磁选和电选工序提供了合格的给料条件。

方案设计中需把握三个关键原则。第一，准备作业不可忽视，洗矿脱泥和粒度分级直接影响重选设备的运行状态，分级效率低于85%时重选指标难以达到设计值。第二，螺旋溜槽和摇床的配置比例需依据各粒级的产率进行精确核算，设备台数不足会导致单机超负荷运行，分选效果恶化。第三，操作参数的调节应以在线检测数据为依据，目测判断容易产生偏差，建议每台重选设备的精矿和尾矿取样点设置到位，至少每4小时取样检测一次，使参数调整有据可循。

比重分选是锆英砂矿选矿流程中最基础也最关键的一环，它的运行质量决定了整个选厂综合回收率的上限。将比重分选做扎实，后续磁电工序的提纯作用才能充分发挥。如需针对特定矿样进行比重分选工艺参数验证和整线方案设计，可联系我司工程技术中心获取技术支持和定制化方案输出。
