锆钛矿处理工艺方案：从原矿到精矿的全流程系统设计

锆钛矿处理工艺方案：从原矿到精矿的全流程系统设计

核心结论速览

1. 锆钛矿处理工艺涵盖从采矿到精矿包装的全流程，包括洗矿、脱泥、分级、重选、磁选、电选、脱水、干燥、除尘等9个工序单元。

2. 完整的工艺方案需综合考虑矿物组成、粒度分布、含泥量、含水量等原矿特性，不同矿区的工艺参数差异可达30%以上。

3. 物理选矿是锆钛矿处理的主流路线，全程不涉及化学药剂添加，环境友好且运行成本可控。

4. 工艺方案设计的关键在于水量平衡、粒度匹配和设备产能的协同配置，而非单纯堆叠设备。

5. 根据原矿品位的不同，全流程总回收率可在82%-93%之间浮动，富集比从几十倍到上百倍不等。

一、锆钛矿处理的原料特征与工艺前提

锆钛矿资源主要分为两大类。一类是海滨砂矿，多分布于海岸线及近海大陆架，矿物已充分解离，粒度集中在0.05-0.5mm之间，含泥量一般5%-20%，重矿物组合以锆英石、钛铁矿、金红石为主。另一类是内陆风化残积型砂矿，矿物解离度稍差，粒度分布范围更宽，含泥量往往超过30%。两类原料在处理工艺上存在明显差异，但总体框架一致。

工艺方案设计启动前，必须获取五项基础数据。第一是矿物组成及含量，包括有用矿物种类和脉石矿物类型。第二是各有用矿物的粒度组成与解离度，这一数据直接决定分级筛孔尺寸和磨矿需求。第三是原矿含水量和含泥量，影响洗矿和脱泥设备选型。第四是重矿物总量及各自比重、磁性、导电性参数，这是选择分选手段的依据。第五是原矿化学多项分析，关注有害杂质如硫、磷、砷含量是否超标。

滨海锆钛砂矿的一个显著优势是矿物天然解离度高，通常不需要设置破碎和磨矿工序，原矿经洗矿后直接进入选别流程。这大大简化了工艺流程，也使吨矿处理成本保持在较低水平。对于部分风化程度不够或含有少量连生体的矿石，可在流程中段增设一台棒磨机，针对中矿产品进行轻度研磨，使连生体解离后再返回选别系统。

二、洗矿与预处理单元

洗矿是锆钛矿处理的第一道工序，核心任务是清除矿物表面附着的高岭土、黏土质和有机质，同时将大块砾石和粗砂分离出来。对于含水量较高的滨海砂矿，洗矿通常在采砂船上或矿浆管道内完成，利用高压水枪的冲刷力实现初步分散。对于含水量较低的风化型砂矿，则需采用圆筒洗矿机或擦洗机，借助机械力强化矿粒间的相互摩擦以剥离表面污染物。

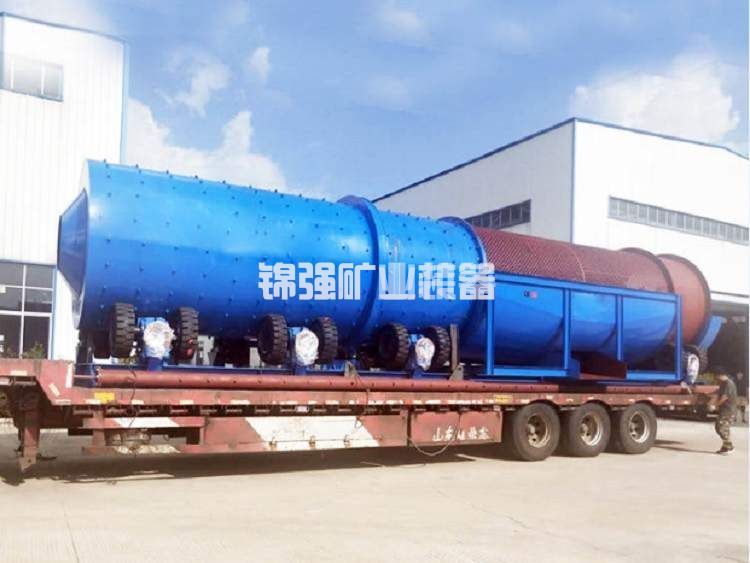

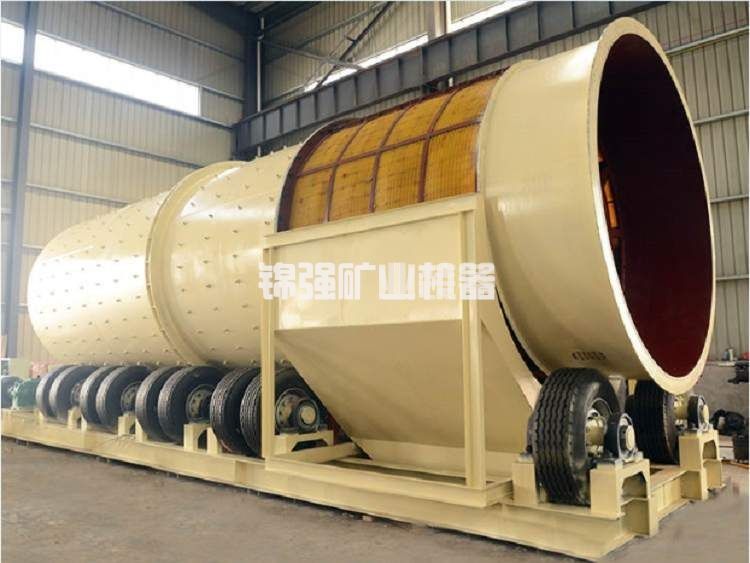

圆筒洗矿机是主流选择，筒体长径比通常为3:1-4:1，内部设扬料板和喷淋水管。原矿在筒体内随筒体旋转被反复扬起和落下，高压水从筒体上部喷淋冲刷，泥质被水流带出，洗净后的粗粒从排料端排出。洗矿机的处理能力取决于筒体直径和转速，一般直径2000mm、长度6000mm的设备对原矿处理量可达80-120t/h。洗矿后的矿浆浓度宜控制在35%-40%，过稀会导致后续脱泥负荷加重，过稠则洗矿效果不佳。

隔渣筛通常与洗矿机一体化设计，筛孔尺寸一般取2mm或4mm。+2mm的粗粒级（砾石、贝壳碎片）经检查筛分后，若含锆钛矿物极少则直接抛弃，若含有部分粗粒锆英石则送入棒磨机处理。-2mm细粒矿浆进入缓冲池，由渣浆泵输送至脱泥分级系统。

预处理阶段的水量设计值得重视。每吨原矿洗矿用水量一般为2-3吨，这部分水约占全厂总用水量的70%。应尽量采用循环水，洗矿排出的泥浆水经沉淀澄清后返回洗矿机复用。某广东锆钛矿项目将尾矿浓密机的溢流水全部回收用于洗矿，新水补充量仅为总用水量的18%，显著降低了水资源消耗和排水处理成本。

三、脱泥与分级工序的协同设计

脱泥和分级在锆钛矿处理中常被合并考虑，两者共同决定后续各分选设备的给矿粒度组成和浓度条件。脱泥的目标是脱除-200目（0.074mm）的细泥，这部分细泥中虽然含有少量微细粒锆英石和钛铁矿，但因其在重选和电选中难以有效回收，提前脱除反而有利于提升整体分选效率。分级的目标是按照0.1mm、0.2mm、0.4mm等关键粒度节点将物料切割成若干窄粒级组，分别送入适合各自粒度范围的重选和电选设备。

水力旋流器是脱泥的核心设备。对于处理量100t/h的产线，常选用Φ350-Φ500旋流器4-6台并联运行。给矿浓度控制在20%-25%，给矿压力0.08-0.15MPa。溢流细度控制在-200目占85%以上，底流浓度约65%-70%，直接进入分级筛。旋流器的分级效率受给矿浓度和压力的影响很大，需配备浓度计和压力变送器以实现自动监测和手动调节。

分级作业采用双层直线振动筛，上层筛网0.6mm，下层筛网0.12mm，产出+0.6mm粗砂、0.12-0.6mm中砂、-0.12mm细砂三个粒级。粗砂粒级中锆钛矿物含量通常较低，可设置少量螺旋溜槽进行简易回收后抛弃。中砂粒级是锆钛矿物的主要分布区间，约占总回收量的70%-80%，需要配置主力重选设备。细砂粒级中含金红石比例相对升高，但细粒重选难度大，采用细砂专用螺旋溜槽和刻槽摇床组合回收。

值得强调的是，分级筛的筛分效率直接关系到整条工艺线的回收率上限。筛网堵塞或破损会导致粗粒进入细粒系统，破坏螺旋溜槽的流膜稳定性。建议每4小时巡视检查一次筛面，发现破损及时更换，并设置备筛快速切换装置，确保筛分作业连续运行。

四、重选段：螺旋溜槽与摇床的梯级配合

重选是锆钛矿处理工艺中的主力环节，承担着抛除80%以上脉石的任务。螺旋溜槽和摇床是两大核心设备，两者的配合关系为螺旋溜槽进行大处理量的粗扫选，摇床对粗精矿进行精选和对中矿进行再选。

螺旋溜槽组按粒级分别配置。0.12-0.6mm中砂粒级选用Φ1200mm标准溜槽，螺距720mm，圈数4圈。0.074-0.12mm细砂粒级选用Φ1000mm细砂溜槽，螺距540mm，圈数5圈。每个粒级系统按“一粗一扫”配置，即一套粗选溜槽产出粗精矿和粗选尾矿，粗选尾矿进入扫选溜槽再选，扫选精矿返回粗选给矿。粗选精矿品位（重矿物总量）一般为12%-20%，经扫选后尾矿中重矿物含量可降至0.3%-0.5%。

摇床的作用体现在两个节点。第一个节点是对螺旋溜槽的粗精矿进行精选，产出重矿物总量45%-60%的摇床精矿，同时排出摇床尾矿（返回螺旋溜槽扫选）和摇床中矿（单独处理）。第二个节点是对螺旋溜槽扫选的中矿进行再选，回收因给矿浓度波动或粒度异常而跑到中矿带的有用矿物。一个设计合理的摇床作业可额外提高总回收率3-5个百分点。

重选段的给矿浓度控制是操作难点。螺旋溜槽的最佳给矿浓度在20%-28%之间，浓度过低时流膜变薄、流速加快，重矿物来不及沉降便随水流冲出；浓度过高时流膜增厚、分层距离延长，轻矿物被重矿物群机械夹带进入精矿。工程上通常采用矿浆分配器前的自动补加水阀门配合电磁流量计进行闭环调节，将浓度波动控制在±1.5%以内。

五、磁选段与电选段的衔接配置

重选产出的混合重矿物精矿中，锆英石、钛铁矿、金红石、独居石等有价矿物共存。磁选段的任务是将钛铁矿（强磁性矿物）从混合精矿中分离出来，同时为后续电选提供不含磁性矿物的非磁性给料。电选段则完成锆英石和金红石的最终分离。

磁选工艺采用弱磁选+强磁选两段。弱磁选采用永磁筒式磁选机，场强250-300kA/m，直接产出钛铁矿精矿（TiO2≥48%）。弱磁选的尾矿进入强磁选机（高梯度立环，场强1000-1200kA/m），回收其中残留的微细粒钛铁矿和磁性杂质。强磁选的非磁性产品即为锆英石和金红石的混合物料，其中锆英石含量通常为70%-85%，金红石含量5%-15%。

从强磁选非磁性产品到静电分选的衔接环节，需特别注意物料的干燥和加热处理。因为潮湿环境下矿物表面水膜会使锆英石呈现假导电性，与金红石的导电性差异缩小，导致电选分离失败。因此强磁选精矿（非磁性产品）在进入电选机前，需经过浓缩脱水+回转窑干燥+电加热的三段处理。脱水采用浓缩机将矿浆浓度从15%-20%提升至60%-70%，干燥机将物料含水率降至1%以下，加热器将物料温度提升至80-100℃。整个干燥加热系统应配备布袋除尘器回收细粒粉尘，以免造成有价矿物的损失和环境污染。

静电分选采用三段作业结构。第一段为粗选，将物料初步分为导电产品（金红石+部分杂质）和非导电产品（锆英石）。第二段为扫选，对导电产品进行再分选，回收其中夹带的锆英石。第三段为精选，对非导电产品进行提纯，使锆英石品位达到ZrO2≥65%的合格精矿标准。电选机的电压参数需根据给料中金红石含量的变化动态调整，金红石含量升高时可适当提高电压至30-35kV，反之可降至22-26kV，以保持稳定的分选边界。

六、精矿脱水与尾矿处理方案

精矿脱水涉及三个产品：锆英石精矿、钛铁矿精矿和金红石精矿（如需独立产出）。各精矿产品的脱水流程相似但设备规格有所不同。以锆英石精矿为例，摇床或电选产出的精矿矿浆浓度约10%-15%，首先进入小型浓缩机（Φ6-9m）沉淀浓缩，底流浓度提升至50%-55%。浓缩机底流泵入陶瓷过滤机或板框压滤机进行最终脱水，产品含水率控制在6%-8%之间，符合包装和运输要求。

过滤机选型需综合考虑精矿产率和含水率要求。对于年产量较大的选厂（精矿产率>2万吨/年），推荐采用陶瓷过滤机，其滤饼含水率稳定在7%-8%，且滤液清澈可直接返回生产系统。对于中小型选厂，板框压滤机初始投资较低，但需人工辅助卸饼，劳动强度较大。过滤机处理能力应按精矿产率的1.5倍选型，以应对品位波动带来的产率变化。

尾矿处理同样是工艺方案的有机组成部分。锆钛矿处理的尾矿主要有两类。一类是重选尾矿，主要成分为石英砂，粒度较粗，含水率低，可直接通过皮带输送至尾矿堆场或回填采空区。另一类是脱泥和浓缩溢流带来的细粒尾矿，含泥量高，需经浓密机浓缩后由压滤机脱水，滤饼干堆，溢流水返回生产循环。细粒尾矿的浓密机选型按面积负荷计算，一般取0.5-0.8t/(㎡·h)，确保底流浓度不低于45%。

全厂水系统的平衡设计常常被忽视但至关重要。以处理量100t/h的产线为例，洗矿、脱泥、重选、磁选等各段加水总量约250-300t/h，其中约85%可通过尾矿浓密机溢流和精矿过滤滤液回收复用，仅有15%-20%因蒸发、尾矿吸附和产品带走而消耗，需从外部补充新水。合理的回水系统设计可显著降低取水成本和废水排放压力。

七、工艺方案的模块化配置参考

以下按原矿处理量100t/h、原矿重矿物总量4%、锆英石品位2%的条件，列出各工序单元的设备选型参考。

表中配置为基准方案，实际项目需根据原矿特性和产品要求调整设备数量及型号。尤其螺旋溜槽的台数，需根据原矿重矿物总量和各粒级分布进行重新核算，避免出现处理能力不足或过度配置的情况。

八、工艺控制要点与经济技术指标

锆钛矿处理工艺运行过程中，以下八个控制要点直接影响最终技术经济指标。

第一，洗矿洗净率需控制在90%以上。洗净率不足会导致黏土质进入重选系统，恶化螺旋溜槽分选环境。洗净率的快速检测方法为取洗后矿样进行沉降试验，2分钟内沉降体积比大于85%视为合格。

第二，旋流器脱泥效率应保持稳定。每日取溢流和底流样进行粒度筛析，当溢流中-200目含量低于80%时，需检查给矿压力是否下降或旋流器底流嘴是否磨损。底流嘴磨损导致口径增大时，底流跑粗现象加剧，应及时更换。

第三，螺旋溜槽给矿浓度监测频率不低于每2小时一次。可采用快速浓度壶法检测，配合定期取样做全浓度分析校准。浓度偏离最佳范围时手动调节补加水阀门。

第四，磁选机工作间隙每周检查一次。强磁选机的齿板间隙容易被细粒磁铁矿堵塞，造成背景场强下降。清理周期视给矿含磁性矿物量而定，一般每月需彻底清洗齿板一次。

第五，电选机电压和辊筒转速需形成操作曲线。不同批次的给料由于干燥程度和金红石含量差异，对电选参数的响应不同。建议建立参数记录表，将给料性质、电压设定值和精矿品位三者的对应关系记录备案，形成针对不同给料条件的操作指导。

第六，干燥加热系统的温度控制需精确。出料温度低于75℃时电选分离效果明显恶化，高于110℃时部分锆英石表面可能产生热变性，影响产品品质。建议在干燥机出料口和电选机给料口各设一个测温点，温差超过10℃时检查保温层和输送管道。

第七，精矿产品质量每日进行化学分析。锆英石精矿需检测ZrO2、Fe2O3、TiO2、Al2O3等指标，确保符合冶金或陶瓷行业标准。发现品位波动时迅速溯源至磁选或电选作业段，调整相应参数。

第八，回水水质需定期检测悬浮物含量和pH值。悬浮物过高会堵塞管道和喷淋嘴，pH偏酸或偏碱可能腐蚀设备。回水悬浮物控制在300mg/L以下，pH维持6-8区间。

按基准方案运行的典型技术指标如下：原矿处理量100t/h，年运行6000小时，原矿锆英石品位1.8%-2.2%。锆英石精矿产率约2.6%-3.0%（品位ZrO2≥65%），钛铁矿精矿产率约1.8%-2.2%（TiO2≥48%），金红石精矿（可选产）产率0.3%-0.5%（TiO2≥88%）。锆英石总回收率86%-90%，钛铁矿总回收率83%-88%。吨原矿综合处理成本（含人工、电耗、备件、折旧、管理）约35-45元，具体数值与当地电价、人工工资和管理水平密切相关。

锆钛矿处理工艺方案的设计和执行是一项系统工程技术，涉及多工序协调和多参数匹配。合理的方案应基于充分的原矿性质测试、严谨的设备选型计算和灵活的运行调节机制。如需针对您的矿样制定详细的工艺流程和成套设备方案，可将代表性样品及基本资料发送至我司工程技术中心，我们将在一个工作周内出具包含设备清单、投资估算和预期指标的初步方案供参考。
