锡矿重选设备种类繁多，选型时常常让人眼花缭乱。跳汰机、摇床、螺旋溜槽是应用最广的三类设备，但它们的适用范围、处理能力和选别精度差异显著。选错了设备，轻则回收率不达标，重则整套重选系统无法正常运行。本文从锡矿的实际工况出发，对这三类设备进行系统对比，帮助选厂做出合理选择。

一、三类设备的工作原理与适用粒级

跳汰机利用垂直交变水流使矿粒按比重分层。水流推动床层周期性上升和下落，重矿粒沉入底层，轻矿粒浮在上层。跳汰机处理量大，适合粗粒级矿石的预富集。在锡矿中，跳汰机通常用于处理0.2至2毫米的粗粒级物料。

摇床利用不对称往复运动和横向水流的联合作用。矿粒在床面上受到纵向摇动和横向水流的双重作用，不同比重的矿粒沿床面不同方向运动，最终分离成精矿、中矿和尾矿。摇床的分选精度极高，是重选设备中富集比最高的机型。在锡矿中，摇床主要用于处理0.074至0.2毫米的中粒级物料。

螺旋溜槽利用矿粒在斜面水流中的运动差异。矿浆沿螺旋槽向下流动时，重矿粒趋向槽底内缘，轻矿粒趋向槽底外缘。螺旋溜槽结构简单、无运动部件、能耗极低，适合中等粒度矿石的粗选。在锡矿中，螺旋溜槽通常用于处理0.074至0.5毫米的物料，作为粗选或扫选设备。

下表汇总了三类设备的核心参数对比。

对比维度	跳汰机	摇床	螺旋溜槽
适用粒度	0.2至2毫米	0.037至0.2毫米	0.074至0.5毫米
单台处理量	10至50吨/小时	0.5至2.5吨/小时	4至20吨/小时
富集比	5至20倍	30至100倍	10至30倍
耗水量	2至4吨/吨矿	3至5吨/吨矿	1至2吨/吨矿
单位功耗	中等	低	极低
占地面积	中等	较大	小

二、跳汰机的选型与适用场景

跳汰机最适合处理粗粒嵌布的锡矿石。当锡石粒度大于0.2毫米且已充分解离时，跳汰机能高效回收。跳汰机通常安装在磨矿回路中或磨矿之前，粗粒级经跳汰机提前回收，避免进入磨机造成过粉碎。

跳汰机在锡矿重选中的定位是粗选设备。它处理量大，能够快速抛除大量尾矿。一台跳汰机可以处理数十吨给料，产出小体积的粗精矿。粗精矿再进入摇床或磨浮系统进一步处理。

跳汰机的选型参数如下。

冲程和冲次是关键操作参数。粗粒级物料需要大冲程、低冲次，冲程范围10至30毫米，冲次200至300次/分钟。细粒级需要小冲程、高冲次，冲程范围3至10毫米，冲次300至450次/分钟。

给料浓度控制在25%至35%。浓度过低时分层效果差，过高时床层流动困难。给料粒度上限不应超过跳汰机筛板孔径的1.5倍，否则容易堵塞筛板。

在锡矿中，锯齿波跳汰机和梯形跳汰机是常见选择。锯齿波跳汰机处理量大，适合大型选厂。梯形跳汰机结构简单，适合中小型选厂。

三、摇床的选型与适用场景

摇床是重选设备中分选精度最高的机型。它能够清晰分离锡石与脉石矿物，直接产出合格的精矿。在锡矿中，摇床是核心选别设备，承担着最终产出精矿的任务。

摇床最适合处理中粒级锡矿石。当锡石粒度在0.037至0.2毫米之间、且与脉石比重差异明显时，摇床可以一次获得高品位精矿。这一粒级范围恰好是锡石重选的黄金粒级，摇床的优势得以充分发挥。

6-S摇床是锡矿应用最广泛的型号。床面为玻璃钢材质，耐磨性好，分选带清晰。床面尺寸通常为1.5米×4.5米，单台处理量1至2吨/小时。对于细粒级物料，可以采用小型摇床或矿泥摇床，床面坡度更缓，分选精度更高。

摇床的关键参数包括床面坡度、冲程、冲次和冲洗水量。

床面坡度影响精矿带位置。横向坡度控制在2至5度，纵向坡度0.5至1.5度。坡度偏大时精矿带变窄，回收率下降；偏小时脉石矿物难以被冲洗水带走。粗粒级用陡坡，细粒级用缓坡。

冲程和冲次的选择取决于粒度。粗粒级用大冲程、低冲次，冲程12至20毫米，冲次250至300次/分钟。细粒级用小冲程、高冲次，冲程6至10毫米，冲次300至360次/分钟。

冲洗水量是控制精矿品位的关键。给矿端水量大、精矿端水量小。总耗水量为每吨矿3至5吨水。水量偏大时锡石被冲走，回收率下降；偏小时精矿混入脉石，品位下降。

摇床的最大缺点是单台处理量小。日处理500吨的选厂需要配置20至30台摇床，占地面积大、操作人员多。因此摇床更适合用于粗精矿的精选，而非原矿的粗选。

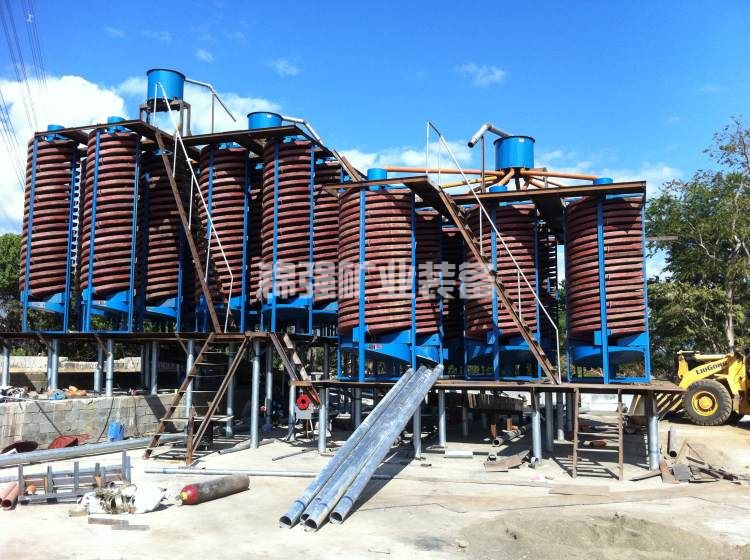

四、螺旋溜槽的选型与适用场景

螺旋溜槽是一种大处理量、低成本的粗选设备。它没有运动部件，维护量极小，能耗几乎为零。在锡矿中，螺旋溜槽通常用于粗选或扫选，快速抛除大量尾矿。

螺旋溜槽最适合处理粒度范围宽、锡石含量较低的矿石。它在粗选段可以快速抛除60%至80%的尾矿，大幅降低后续作业的处理量。螺旋溜槽对细粒锡石的回收能力优于跳汰机，但逊于摇床。

螺旋溜槽的结构参数如下。

螺旋圈数通常为4至6圈。圈数偏多时富集比更高，但处理量下降。圈数偏少时处理量大，但富集比不足。锡矿选用5圈溜槽较为合适。

溜槽直径有600毫米、900毫米、1200毫米等规格。直径越大处理量越大，但分选精度略有下降。锡矿选厂通常选用900毫米或1200毫米规格。

给料浓度控制在20%至30%。给料浓度偏低时处理量下降，偏高时矿浆粘度过大、分层效果差。螺旋溜槽的给矿需要预先脱泥和分级，细泥会影响分选效果。

螺旋溜槽的局限性在于富集比不够高。单段螺旋溜槽的富集比通常在10至20倍，只能产出中矿，需要配合摇床进一步精选。此外，溜槽对粒度小于0.037毫米的微细粒锡石回收效果较差。

在锡矿重选流程中，螺旋溜槽通常配置在摇床之前。原矿或磨矿产品先经过螺旋溜槽粗选，抛除大部分尾矿，粗精矿再进入摇床精选。这种组合发挥了螺旋溜槽处理量大和摇床分选精度高的双重优势。

五、三类设备的组合配置方案

单一重选设备很难一次性获得满意的回收率和精矿品位。合理的做法是采用组合配置，发挥各自优势。

方案一适用于粗粒锡石为主的矿石。在磨矿回路中嵌入跳汰机，提前回收粗粒锡石。跳汰精矿进入摇床精选，产出高品位精矿。跳汰尾矿进入后续磨矿和重选系统。这一配置可以有效防止粗粒锡石过粉碎。

方案二适用于中细粒锡石为主的矿石。磨矿分级后，物料先进入螺旋溜槽粗选。螺旋溜槽精矿进入摇床精选，产出高品位精矿。螺旋溜槽尾矿和摇床尾矿合并进入扫选系统。这一配置处理量大、成本低。

方案三适用于细粒锡石为主的矿石。物料经脱泥后进入摇床选别。摇床精矿作为最终产品，中矿返回再选，尾矿进入离心机或浮选系统进一步回收。这一配置以摇床为核心，适用于细粒嵌布的锡矿石。

下表汇总了三种配置方案的适用条件和预期指标。

六、选型决策的实际案例

云南某锡矿处理的是石英脉型矿石，锡石嵌布粒度较粗，0.2毫米以上粒级占比约45%。原矿锡品位0.45%，重选采用跳汰机加摇床的配置。磨矿回路中设置两台跳汰机，跳汰精矿进入四台摇床精选。跳汰尾矿经旋流器分级后，沉砂返回磨机，溢流进入摇床选别。生产指标显示，跳汰作业回收率约35%，摇床作业回收率约40%，全流程锡回收率达到65%。

广西某锡矿处理的是砂锡矿，粒度分布较宽，细粒级占比较高。原矿锡品位0.28%，重选采用螺旋溜槽加摇床的配置。原矿经筛分分级后，+0.074mm粒级进入螺旋溜槽粗选，螺旋溜槽精矿进入摇床精选。-0.074mm粒级直接进入矿泥摇床选别。全流程锡回收率达到52%，较改造前单一摇床工艺提高了10个百分点。

湖南某锡选厂处理的是重选尾矿，锡石粒度主要集中在0.037至0.074毫米之间。采用单一摇床回收率仅25%。技术改造后引入螺旋溜槽作为粗选设备，溜槽精矿进入摇床精选，溜槽尾矿直接抛除。全流程锡回收率提升至38%，同时摇床台数减少了40%。

七、选型决策的实用指南

面对跳汰机、摇床和螺旋溜槽的选择，可以按照以下逻辑进行决策。

首先，确定矿石中锡石的嵌布粒度。通过筛析和显微镜检查，明确锡石在各粒级中的分布。粗粒级占比高时优先考虑跳汰机，中粒级占比高时优先考虑摇床，细粒级占比高时考虑螺旋溜槽加摇床的组合。

其次，评估处理规模和场地条件。大型选厂处理量大，需要配置跳汰机或螺旋溜槽进行预富集，减少摇床台数。场地有限的选厂，螺旋溜槽占地面积小，是更好的选择。

再次，考虑投资和运营成本。跳汰机和螺旋溜槽的投资低于摇床，运营成本也较低。但它们的富集比有限，需要配合摇床使用。如果追求精矿品位和回收率的平衡，摇床是不可或缺的设备。

最后，开展小型试验验证。从矿山采集代表性矿样，在实验室或半工业设备上进行重选试验，验证不同设备方案的选别指标。试验数据是最终决策的最可靠依据。

锡矿重选设备的选型没有标准答案。跳汰机、摇床和螺旋溜槽各有优劣，关键是根据矿石性质选择最合适的设备组合。在粗、中、细粒级俱全的复杂矿石中，三类设备的组合使用往往能实现最佳的回收效果。对于面临重选设备选型难题的企业，建议在深入分析矿石性质的基础上，结合试验数据和现场条件做出决策。选对设备组合，重选系统的处理能力和回收率都将得到显著提升。
